更换扩展模块

设备的扩展模块支持热插拔。

更换SG-6000-X20812的扩展模块

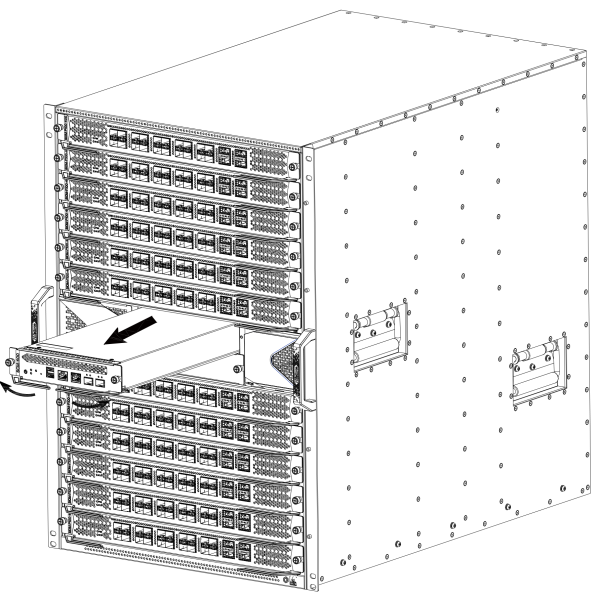

更换SCM/SIOM模块

更换SCM和SIOM模块的方法相同，下面以SCM模块为例进行介绍。

更换SCM模块，请按照以下步骤进行操作：

  1. 佩戴防静电手腕带，将手腕带的另一端连接到设备的静电释放点（ESD Point）上。更多信息，请参阅防静电损伤。
  2. 选择要拆卸的SCM模块，使用十字螺丝刀对准SCM模块的松不脱螺丝，逆时针旋转，直到松不脱螺丝弹开。
  3. 双手抓住模块左右两侧的助拔器向外翻转，使助拔器的头部脱离扩展槽。
  4. 一只手拖住模块底部，另一只手缓慢的将模块沿扩展槽导轨拉出。
  5. 将拆卸下来的模块以电路元件朝上的方式放入防静电袋中。
  6. 安装新的SCM模块，请参阅安装SCM/SIOM模块。
注意: 如果拆卸下SCM或SIOM模块之后不再安装新的扩展模块，应安装上空白面板，防止灰尘进入机箱内部。

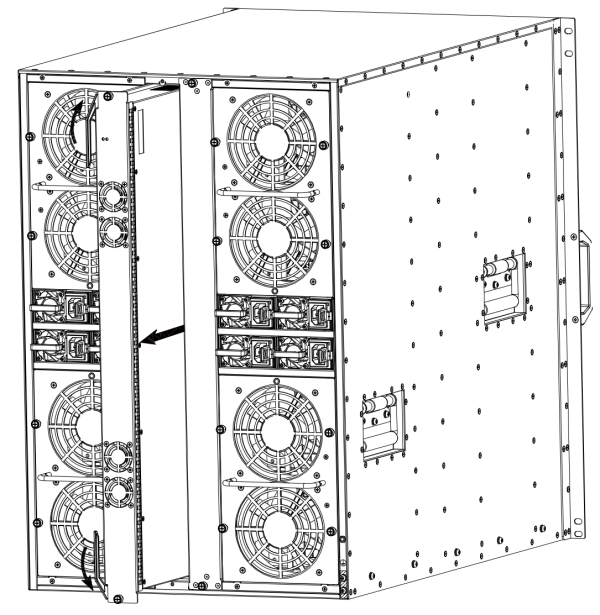

更换SWM模块

更换SWM模块，请按照以下步骤进行操作：

  1. 佩戴防静电手腕带，将手腕带的另一端连接到挂耳的静电释放点（ESD Point）上。更多信息，请参阅防静电损伤。
  2. 选择要拆卸的SWM模块，使用十字螺丝刀对准SWM模块的松不脱螺丝，逆时针旋转，直到松不脱螺丝弹开。
  3. 双手抓住模块左侧的两个助拔器向外翻转，使助拔器的头部脱离扩展槽。
  4. 一只手拖住模块底部，另一只手缓慢的将模块沿扩展槽导轨拉出。
  5. 将拆卸下来的模块以电路元件朝上的方式放入防静电袋中。
  6. 安装新的SWM模块，请参阅安装SWM模块。
注意: 如果拆卸下SWM模块之后不再安装新的扩展模块，应安装上空白面板，防止灰尘进入机箱内部。

更换SG-6000-X20803的扩展模块

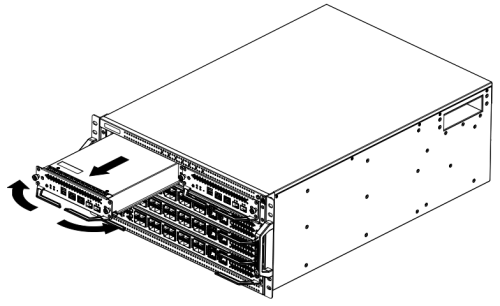

SG-6000-X20803设备更换SCM和SIOM模块的方法相同，下面以SCM模块为例进行介绍。

更换SCM模块，请按照以下步骤进行操作：

  1. 佩戴防静电手腕带，将手腕带的另一端连接到设备的静电释放点（ESD Point）上。更多信息，请参阅防静电损伤。
  2. 选择要拆卸的SCM模块，使用十字螺丝刀对准SCM模块的松不脱螺丝，逆时针旋转，直到松不脱螺丝弹开。
  3. 双手抓住模块左右两侧的助拔器向外翻转，使助拔器的头部脱离扩展槽。
  4. 一只手拖住模块底部，另一只手缓慢的将模块沿扩展槽导轨拉出。
  5. 将拆卸下来的模块以电路元件朝上的方式放入防静电袋中。
  6. 安装新的SCM模块，请参阅安装SCM/SIOM模块。
注意: 如果拆卸下SCM或SIOM模块之后不再安装新的扩展模块，应安装上空白面板，防止灰尘进入机箱内部。

更换SG-6000-X10800的扩展模块

更换SCM/SWM模块

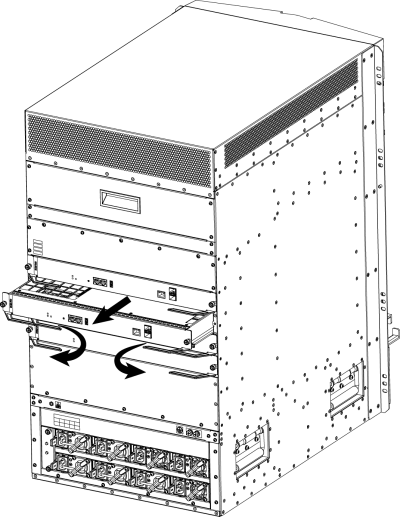

更换SCM和SWM模块的方法相同，下面以SCM模块为例进行介绍。更换SCM模块，请按照以下步骤进行操作：

  1. 佩戴防静电手腕带，将手腕带的另一端连接到设备的静电释放点（ESD Point）上。更多信息，请参阅防静电损伤。
  2. 选择要拆卸的SCM模块，使用十字螺丝刀对准SCM模块的松不脱螺丝，逆时针旋转，直到松不脱螺丝弹开。
  3. 双手抓住模块的两个助拔器向外翻转，使助拔器的头部脱离扩展槽。
  4. 一只手拖住模块底部，另一只手缓慢的将模块沿扩展槽导轨拉出。
  5. 将拆卸下来的模块以电路元件朝上的方式放入防静电袋中。
  6. 安装新的SCM模块，请参阅安装SCM/SWM模块。
注意: 如果拆卸下SCM或SWM模块之后不再安装新的扩展模块，应安装上空白面板，防止灰尘进入机箱内部。

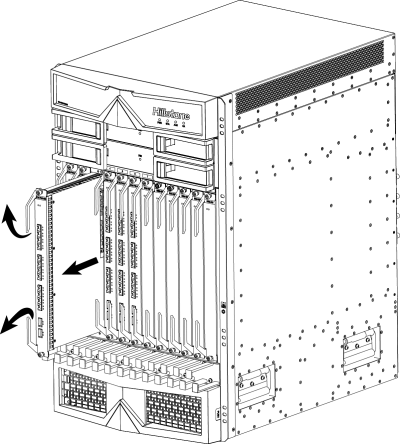

更换SSM/IOM/QSM/Bypass模块

更换SSM、IOM、QSM和Bypass模块的方法相同，下面以IOM模块为例进行介绍。更换IOM模块，请按照以下步骤进行操作：

  1. 佩戴防静电手腕带，将手腕带的另一端连接到挂耳的静电释放点（ESD Point）上。更多信息，请参阅防静电损伤。
  2. 选择要拆卸的IOM模块，使用十字螺丝刀对准IOM模块的松不脱螺丝，逆时针旋转，直到松不脱螺丝弹开。
  3. 双手抓住模块的两个助拔器向外翻转，使助拔器的头部脱离扩展槽。
  4. 一只手拖住模块底部，另一只手缓慢的将模块沿扩展槽导轨拉出。
  5. 将拆卸下来的模块以电路元件朝上的方式放入防静电袋中。
  6. 安装新的IOM模块，请参阅安装SSM/IOM/QSM/Bypass模块。
注意: 如果拆卸下SSM、IOM、QSM或者Bypass模块之后不再安装新的扩展模块，应安装上空白面板，防止灰尘进入机箱内部。

更换SG-6000-X9180的扩展模块

更换SCM/SWM模块

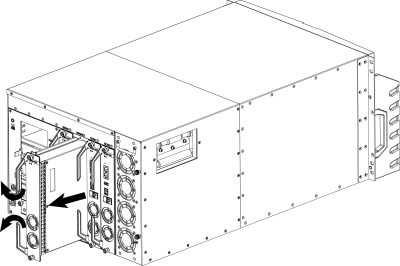

更换SCM和SWM模块的方法相同，下面以SWM模块为例进行介绍。更换SWM模块，请按照以下步骤进行操作：

  1. 佩戴防静电手腕带，将手腕带的另一端连接到设备的静电释放点（ESD Point）上。更多信息，请参阅防静电损伤。
  2. 选择要拆卸的SWM模块，使用十字螺丝刀对准SWM模块的松不脱螺丝，逆时针旋转，直到松不脱螺丝弹开。
  3. 双手抓住模块的两个助拔器向外翻转，使助拔器的头部脱离扩展槽。
  4. 一只手拖住模块底部，另一只手缓慢的将模块沿扩展槽导轨拉出。
  5. 将拆卸下来的模块以电路元件朝上的方式放入防静电袋中。
  6. 安装新的SWM模块，请参阅安装SCM/SWM模块。
注意: 如果拆卸下SCM或SWM模块之后不再安装新的扩展模块，应安装上空白面板，防止灰尘进入机箱内部。

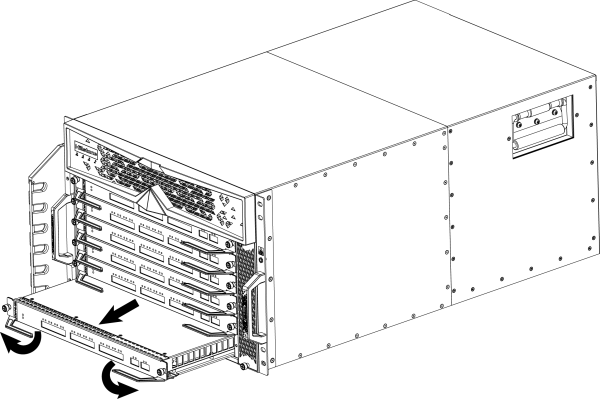

更换SSM/IOM/SIOM/QSM/Bypass模块

更换SSM、IOM、SIOM、QSM和Bypass模块的方法相同，下面以IOM模块为例进行介绍。更换IOM模块，请按照以下步骤进行操作：

  1. 佩戴防静电手腕带，将手腕带的另一端连接到挂耳的静电释放点（ESD Point）上。更多信息，请参阅防静电损伤。
  2. 选择要拆卸的IOM模块，使用十字螺丝刀对准IOM模块的松不脱螺丝，逆时针旋转，直到松不脱螺丝弹开。
  3. 双手抓住模块的两个助拔器向外翻转，使助拔器的头部脱离扩展槽。
  4. 一只手拖住模块底部，另一只手缓慢的将模块沿扩展槽导轨拉出。
  5. 将拆卸下来的模块以电路元件朝上的方式放入防静电袋中。
  6. 安装新的IOM模块，请参阅安装SSM/IOM/SIOM/QSM/Bypass模块。
注意: 如果拆卸下SSM、IOM、SIOM、QSM或者Bypass模块之后不再安装新的扩展模块，应安装上空白面板，防止灰尘进入机箱内部。

更换SG-6000-X8180的扩展模块

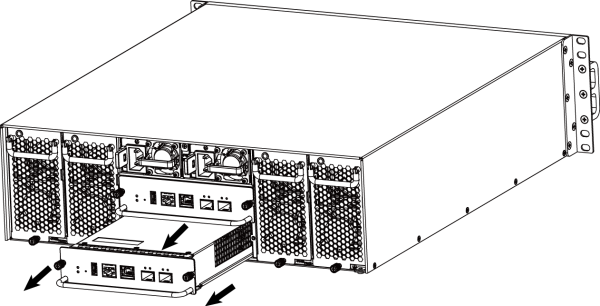

更换SCM模块

更换SCM扩展模块，按照以下步骤进行操作：

  1. 佩戴防静电手腕带，将手腕带的另一端连接到设备的静电释放点（ESD Point）上。更多信息，请参阅防静电损伤。
  2. 选择要拆卸的SCM模块，使用十字螺丝刀对准SCM模块的松不脱螺丝，逆时针旋转，直到松不脱螺丝弹开。
  3. 拉住松不脱螺丝，沿导轨水平方向将SCM模块拉出扩展槽。
  4. 将拆卸下来的模块以电路元件朝上的方式放入防静电袋中。
  5. 安装新的SCM模块，请参阅安装SCM模块。
注意: 如果拆卸下SCM模块之后不再安装新的扩展模块，应安装上空白面板，防止灰尘进入机箱内部。

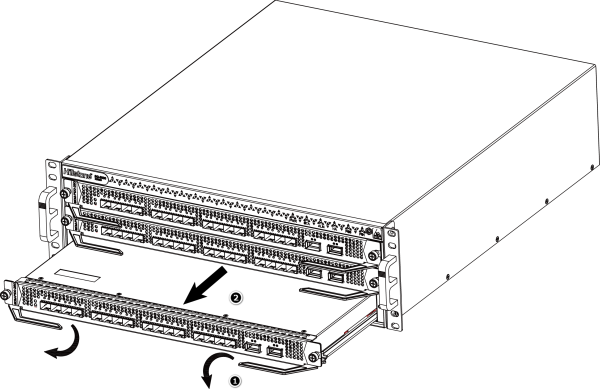

更换SIOM模块

更换SIOM模块，请按照以下步骤进行操作：

  1. 佩戴防静电手腕带，将手腕带的另一端连接到挂耳的静电释放点（ESD Point）上。更多信息，请参阅防静电损伤。
  2. 选择要拆卸的SIOM模块，使用十字螺丝刀对准SIOM模块的松不脱螺丝，逆时针旋转，直到松不脱螺丝弹开。
  3. 双手抓住模块的两个助拔器向外翻转，使助拔器的头部脱离扩展槽。
  4. 一只手拖住模块底部，另一只手缓慢的将模块沿扩展槽导轨拉出。
  5. 将拆卸下来的模块以电路元件朝上的方式放入防静电袋中。
  6. 安装新的SIOM模块，请参阅安装SIOM模块。
注意: 如果拆卸下SIOM模块之后不再安装新的扩展模块，应安装上空白面板，防止灰尘进入机箱内部。

更换SG-6000-X7180/X6180/X6150的扩展模块

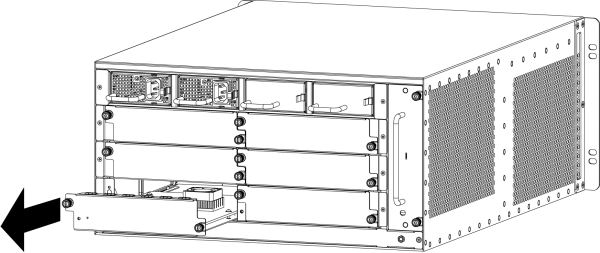

更换SCM模块

更换SCM扩展模块，按照以下步骤进行操作：

  1. 佩戴防静电手腕带，将手腕带的另一端连接到设备的静电释放点（ESD Point）上。更多信息，请参阅防静电损伤。
  2. 选择要拆卸的SCM模块，使用十字螺丝刀对准SCM模块的松不脱螺丝，逆时针旋转，直到松不脱螺丝弹开。
  3. 拉住松不脱螺丝，沿导轨水平方向将SCM模块拉出扩展槽。
  4. 将拆卸下来的模块以电路元件朝上的方式放入防静电袋中。
  5. 安装新的SCM模块，请参阅安装SCM模块。
注意: 如果拆卸下SCM模块之后不再安装新的扩展模块，应安装上空白面板，防止灰尘进入机箱内部。

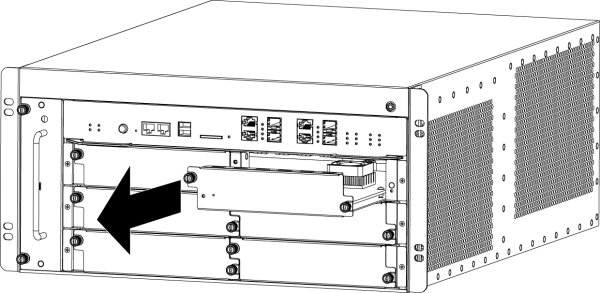

更换SSM模块

下面以SSM-20模块为例，介绍如何更换SSM模块。

更换SSM扩展模块，按照以下步骤进行操作：

  1. 佩戴防静电手腕带，将手腕带的另一端连接到时设备的静电释放点（ESD Point）上。更多信息，请参阅防静电损伤。
  2. 选择要拆卸的SSM模块，使用十字螺丝刀对准模块上的松不脱螺丝，逆时针旋转，直到松不脱螺丝弹开。
  3. 拉住松不脱螺丝，沿导轨水平方向将SSM模块拉出扩展槽。
  4. 将拆卸下来的模块以电路元件朝上的方式放入防静电袋中。
  5. 安装新的SSM模块，请参阅安装SSM模块。
注意: 如果拆卸下SSM模块之后不再安装新的扩展模块，应安装上空白面板，防止灰尘进入机箱内部。空白面板的安装步骤与扩展模块安装步骤相同。

更换QSM模块

下面以QSM-20模块为例，介绍如何更换QSM模块。

更换QSM扩展模块，按照以下步骤进行操作：

  1. 佩戴防静电手腕带，将手腕带的另一端连接到时设备的静电释放点（ESD Point）上。更多信息，请参阅防静电损伤。
  2. 选择要拆卸的QSM模块，使用十字螺丝刀对准模块面板上的松不脱螺丝，逆时针旋转，直到松不脱螺丝弹开。
  3. 拉住松不脱螺丝，沿导轨水平方向将QSM模块拉出扩展槽。
  4. 将拆卸下来的模块以电路元件朝上的方式放入防静电袋中。
  5. 安装新的QSM模块，请参阅安装QSM模块。
注意: 如果拆卸下QSM模块之后不再安装新的扩展模块，应安装上空白面板，防止灰尘进入机箱内部。空白面板的安装步骤与扩展模块安装步骤相同。

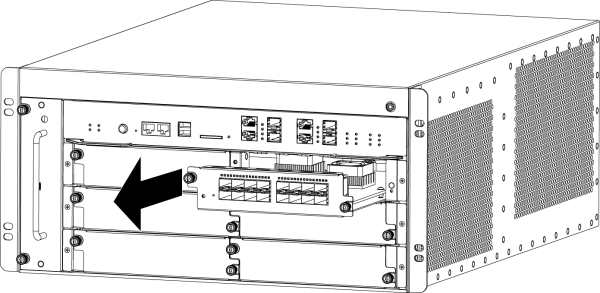

更换IOM模块

下面以IOM-16SFP模块为例，介绍如何更换IOM模块。

按照以下步骤更换IOM模块：

  1. 佩戴防静电手腕带，将手腕带的另一端连接到时设备的静电释放点（ESD Point）上。更多信息，请参阅防静电损伤。
  2. 选择要拆卸的IOM模块，取下模块上的所有线缆。
  3. 使用十字螺丝刀对准模块面板上的松不脱螺丝，逆时针旋转，直到松不脱螺丝弹开。
  4. 拉住松不脱螺丝，沿导轨水平方向将IOM模块拉出扩展槽。
  5. 将拆卸下来的模块以电路元件朝上的方式放入防静电袋中。
  6. 安装新的IOM模块，请参阅安装IOM模块。
注意: 如果拆卸下IOM模块之后不再安装新的扩展模块，应安装上空白面板，防止灰尘进入机箱内部。空白面板的安装步骤与扩展模块安装步骤相同。

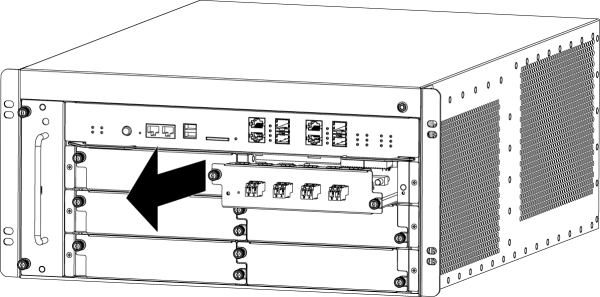

更换Bypass模块

按照以下步骤更换Bypass模块：

  1. 佩戴防静电手腕带，将手腕带的另一端连接到时设备的静电释放点（ESD Point）上。更多信息，请参阅防静电损伤。
  2. 选择要拆卸的Bypass模块，取下模块上的所有线缆。
  3. 使用十字螺丝刀对准模块面板上的松不脱螺丝，逆时针旋转，直到松不脱螺丝弹开。
  4. 拉住松不脱螺丝，沿导轨水平方向将Bypass模块拉出扩展槽。

  5. 将拆卸下来的模块以电路元件朝上的方式放入防静电袋中。
  6. 安装新的Bypass模块，请参阅安装Bypass模块。
注意: 如果拆卸下Bypass模块之后不再安装新的扩展模块，应安装上空白面板，防止灰尘进入机箱内部。
