安装扩展模块

此部分介绍如何安装出厂时未预装的扩展模块和其他模块。

安装SG-6000-X20812的扩展模块

要使设备正常工作，至少需要1个SCM模块、1个SIOM模块和1个SWM模块。为了提升设备性能，用户可以根据需求安装更多的模块。

安装扩展模块包括以下内容：

安装工具

安装扩展模块，需要以下工具：

安装SCM/SIOM模块

SCM模块只能安装在SG-6000-X20812机箱前面板的SCM0和SCM1扩展槽中；SIOM模块可以安装在SG-6000-X20812机箱前面板的Slot1到Slot12通用扩展槽中。

安装SCM模块和SIOM模块的方法相同，下面以SCM模块为例进行介绍。安装SG-6000-X20812设备的SCM模块，请按照以下步骤进行操作：

  1. 佩戴防静电手腕带，然后将防静电手腕带的另一端连接到后面板的静电释放点（ESD Point）上。更多信息，请参阅防静电损伤。
  2. 操作者面向机箱前面板，确认扩展模块的扩展槽位置。
  3. 如果扩展槽安装有空白面板，需要先拆卸空白面板。参见更换SG-6000-X20812的扩展模块。
  4. 将SCM模块从防静电袋中取出。

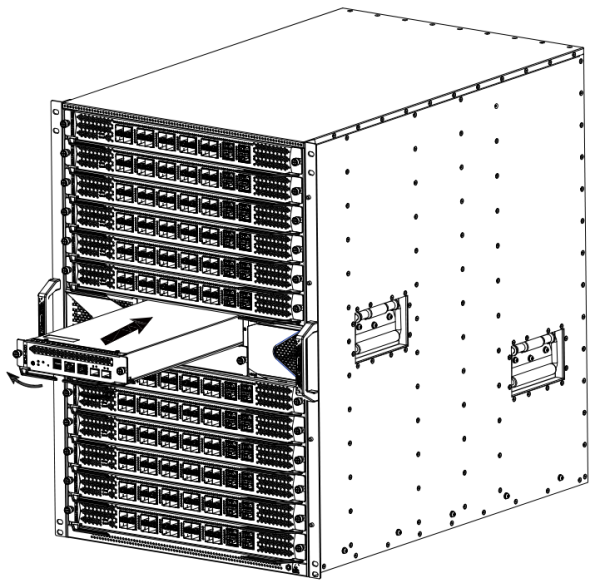

  5. 将SCM模块的前面板朝向操作者（助拔器在左右两侧），将SCM模块与扩展槽的开口边缘对齐，同时双手抓住模块的两个助拔器向外翻转，然后将模块沿着扩展槽导轨水平缓慢的推进扩展槽。

  6. 当助拔器头部进入扩展槽后，双手将两个助拔器向内扣合，直至SCM模块完全进入扩展槽并扣紧。
  7. 使用十字螺丝刀对准模块上的松不脱螺丝，顺时针方向转动螺丝刀拧紧螺丝。
  8. 安装更多的SCM模块，请重复步骤3至步骤7。

安装SWM模块

SWM模块只能安装在SG-6000-X20812机箱后面板的SWM0和SWM1扩展槽中。

安装SG-6000-X20812设备的SWM模块，请按照以下步骤进行操作：

  1. 佩戴防静电手腕带，然后将防静电手腕带的另一端连接到挂耳的静电释放点（ESD Point）上。更多信息，请参阅防静电损伤。
  2. 操作者面向机箱后面板，确认SWM模块的扩展槽位置。
  3. 如果扩展槽安装有空白面板，需要先拆卸空白面板。参见更换SG-6000-X20812的扩展模块。
  4. 将SWM模块从防静电袋中取出。

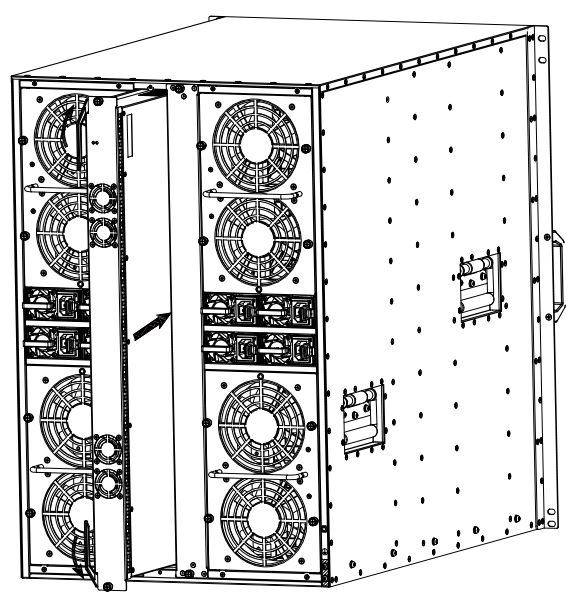

  5. 将SWM模块的前面板朝向操作者（两个助拔器均在左侧），将SWM模块与扩展槽的开口边缘对齐，同时双手抓住模块的两个助拔器向外翻转，然后将模块沿着扩展槽导轨水平缓慢的推进扩展槽。

  6. 当助拔器头部进入扩展槽后，双手将两个助拔器向内扣合，直至SWM模块完全进入扩展槽并扣紧。
  7. 使用十字螺丝刀对准模块上的松不脱螺丝，顺时针方向转动螺丝刀拧紧螺丝。
  8. 安装更多的SWM模块，请重复步骤1至步骤7。

安装SG-6000-X20803的扩展模块

要使SG-6000-X20803设备正常工作，至少需要1个SCM模块和1个SIOM模块。为了提升设备性能，用户可以根据需求安装更多的模块。

安装扩展模块包括以下内容：

安装工具

安装扩展模块，需要以下工具：

安装SCM/SIOM模块

SCM模块只能安装在SG-6000-X20803机箱前面板的SCM0和SCM1扩展槽中；SIOM模块可以安装在SG-6000-X20803机箱前面板的Slot1到Slot3通用扩展槽中。

安装SCM模块和SIOM模块的方法相同，下面以SCM模块为例进行介绍。安装SG-6000-X20803设备的SCM模块，请按照以下步骤进行操作：

  1. 佩戴防静电手腕带，然后将防静电手腕带的另一端连接到后面板的静电释放点（ESD Point）上。更多信息，请参阅防静电损伤。
  2. 操作者面向机箱前面板，确认扩展模块的扩展槽位置。
  3. 如果扩展槽安装有空白面板，需要先拆卸空白面板。参见更换SG-6000-X20803的扩展模块。
  4. 将SCM模块从防静电袋中取出。

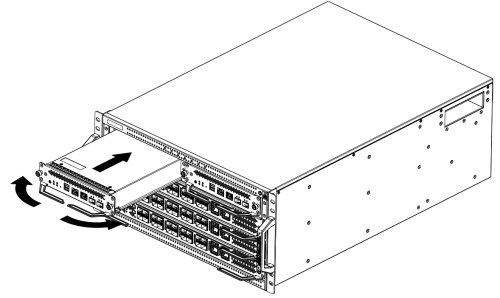

  5. 将SCM模块的前面板朝向操作者（助拔器在左右两侧），将SCM模块与扩展槽的开口边缘对齐，同时双手抓住模块的两个助拔器向外翻转，然后将模块沿着扩展槽导轨水平缓慢的推进扩展槽。

  6. 当助拔器头部进入扩展槽后，双手将两个助拔器向内扣合，直至SCM模块完全进入扩展槽并扣紧。
  7. 使用十字螺丝刀对准模块上的松不脱螺丝，顺时针方向转动螺丝刀拧紧螺丝。
  8. 安装更多的SCM模块，请重复步骤3至步骤7。

安装SG-6000-X10800的扩展模块

要使设备正常工作，至少需要1个SCM模块、1个SSM模块、1个IOM模块和1个SWM模块。为了提升设备性能，用户可以根据需求扩展SCM模块、SSM模块、QSM模块、IOM模块和SWM模块。安装扩展模块包括以下内容：

安装工具

安装扩展模块，需要以下工具：

安装SCM/SWM模块

SG-6000-X10800最多支持2个SCM模块和2个SWM模块。SCM模块只能安装在机箱后面板的扩展槽SCM0和SCM1中，SWM模块只能安装在机箱后面板的扩展槽SWM0和SWM1中。

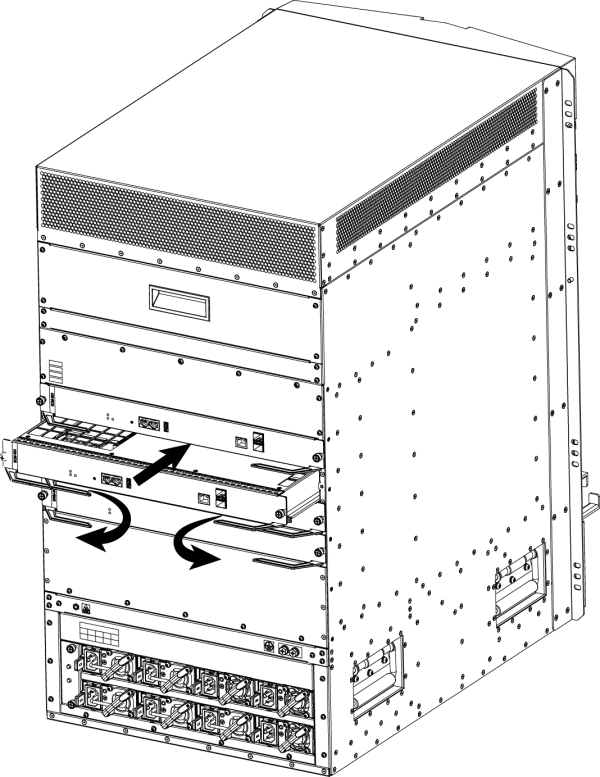

安装SCM模块和SWM模块的方法相同，下面以SCM模块为例进行介绍。安装SCM模块，请按照以下步骤进行操作：

  1. 佩戴防静电手腕带，然后将防静电手腕带的另一端连接到后面板的静电释放点（ESD Point）上。更多信息，请参阅防静电损伤。
  2. 将SCM模块从防静电袋中取出。
  3. 确认扩展模块的扩展槽位置。
  4. 如果扩展槽安装有空白面板，需要先拆卸空白面板。参见更换SG-6000-X10800的扩展模块。
  5. 将SCM模块的面板朝向操作者（助拔器在下侧），将SCM模块与扩展槽的开口边缘对齐，同时双手抓住模块的两个助拔器向外翻转，然后将模块沿着扩展槽导轨水平缓慢的推进扩展槽。
  6. 当助拔器头部进入扩展槽后，双手将两个助拔器向内扣合，直至SCM模块完全进入扩展槽并扣紧。
  7. 使用十字螺丝刀对准模块上的松不脱螺丝，顺时针方向转动螺丝刀拧紧螺丝。
  8. 安装更多的SCM模块，请重复步骤3至步骤7。

安装SSM/IOM/QSM/Bypass模块

山石网科SG-6000-X10800的SSM、IOM、QSM和Bypass模块可安装在Slot1至Slot12中的任意一个扩展槽中，用户可根据具体情况选择扩展槽的位置。

安装SSM、IOM、QSM和Bypass模块的方法相同，下面以IOM模块为例进行介绍。安装IOM模块，请按照以下步骤进行操作：

  1. 佩戴防静电手腕带，然后将防静电手腕带的另一端连接到挂耳的静电释放点（ESD Point）上。更多信息，请参阅防静电损伤。
  2. 将IOM模块从防静电袋中取出。
  3. 确认IOM模块的扩展槽位置。
  4. 如果扩展槽安装有空白面板，需要先拆卸空白面板。参见更换SG-6000-X10800的扩展模块。
  5. 将IOM模块的面板朝向操作者（助拔器在左侧），将IOM模块与扩展槽的开口边缘对齐，同时双手抓住模块的两个助拔器向外翻转，然后沿着扩展槽导轨将模块缓慢的推进扩展槽。
  6. 当助拔器头部进入扩展槽后，双手将两个助拔器向内扣合，直至IOM模块完全进入扩展槽并扣紧。使用十字螺丝刀对准模块上的松不脱螺丝，顺时针方向转动螺丝刀拧紧螺丝。
  7. 安装更多的IOM模块，请重复步骤3至步骤7。

安装SG-6000-X9180的扩展模块

要使设备正常工作，至少需要1个SCM模块、1个SSM模块、1个IOM模块和1个SWM模块，或者1个SCM模块、1个SIOM模块和1个SWM模块。为了提升设备性能，用户可以根据需求扩展SCM模块、SSM模块、QSM模块、IOM模块、SIOM模块和SWM模块。安装扩展模块包括以下内容：

安装工具

安装扩展模块，需要以下工具：

安装SCM/SWM模块

SG-6000-X9180最多支持2个SCM模块和2个SWM模块。SCM模块只能安装在机箱后面板的扩展槽SCM0和SCM1中，SWM模块只能安装在机箱后面板的扩展槽SWM0和SWM1中。

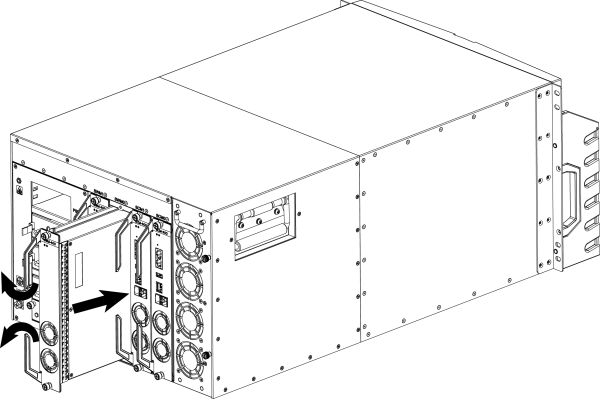

安装SCM模块和SWM模块的方法相同，下面以SWM模块为例进行介绍。安装SWM模块，请按照以下步骤进行操作：

  1. 佩戴防静电手腕带，然后将防静电手腕带的另一端连接到后面板的静电释放点（ESD Point）上。更多信息，请参阅防静电损伤。
  2. 将SWM模块从防静电袋中取出。
  3. 确认扩展模块的扩展槽位置。
  4. 如果扩展槽安装有空白面板，需要先拆卸空白面板。参见更换SG-6000-X9180的扩展模块。
  5. 将SWM模块的面板朝向操作者（助拔器在左侧），将SWM模块与扩展槽的开口边缘对齐，同时双手抓住模块的两个助拔器向外翻转，然后沿着扩展槽导轨将模块缓慢的推进扩展槽。

  6. 当助拔器头部进入扩展槽后，双手将两个助拔器向内扣合，直至SWM模块完全进入扩展槽并扣紧。
  7. 使用十字螺丝刀对准模块上的松不脱螺丝，顺时针方向转动螺丝刀拧紧螺丝。
  8. 安装更多的SWM模块，请重复步骤3至步骤7。

安装SSM/IOM/SIOM/QSM/Bypass模块

山石网科SG-6000-X9180的SSM、IOM、SIOM、QSM和Bypass模块可安装在Slot1至Slot6中的任意一个扩展槽中，用户可根据具体情况选择扩展槽的位置。

安装SSM、IOM、SIOM、QSM和Bypass模块的方法相同，下面以IOM模块为例进行介绍。安装IOM模块，请按照以下步骤进行操作：

  1. 佩戴防静电手腕带，然后将防静电手腕带的另一端连接到挂耳的静电释放点（ESD Point）上。更多信息，请参阅防静电损伤。
  2. 将IOM模块从防静电袋中取出。
  3. 确认IOM模块的扩展槽位置。
  4. 如果扩展槽安装有空白面板，需要先拆卸空白面板。参见更换SG-6000-X9180的扩展模块。

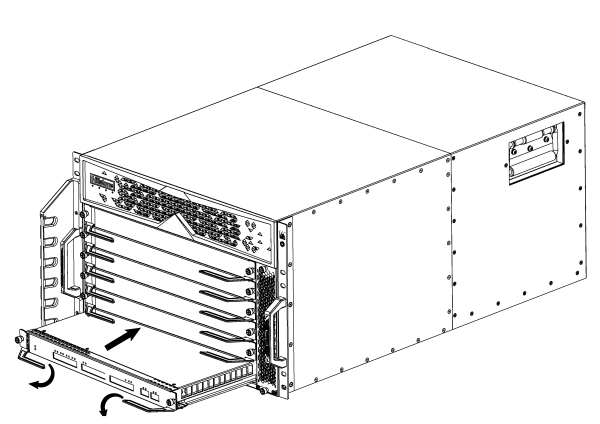

  5. 将IOM模块的面板朝向操作者（助拔器在下侧），将IOM模块与扩展槽的开口边缘对齐，同时双手抓住模块的两个助拔器向外翻转，然后将模块沿着扩展槽导轨水平缓慢的推进扩展槽。
  6. 当助拔器头部进入扩展槽后，双手将两个助拔器向内扣合，直至IOM模块完全进入扩展槽并扣紧。
  7. 使用十字螺丝刀对准模块上的松不脱螺丝，顺时针方向转动螺丝刀拧紧螺丝。
  8. 安装更多的IOM模块，请重复步骤3至步骤7。

安装SG-6000-X8180的扩展模块

要使设备正常工作，至少需要1个SCM-260/SCM-D1T-260/SCM-D2T-260模块和1个SIOM-P100-260/SIOM-P100H-260模块。为了提升设备性能，用户可以根据需求安装扩展模块。安装扩展模块包括以下内容：

安装工具

安装扩展模块，需要以下工具：

安装SCM模块

山石网科SG-6000 X8180设备最多支持2个SCM-260/SCM-D1T-260/SCM-D2T-260模块。SCM模块只能安装在机箱后面板的扩展槽SCM0和SCM1中。

安装SCM模块，请按照以下步骤进行操作：

  1. 佩戴防静电手腕带，然后将防静电手腕带的另一端连接到设备的静电释放点（ESD Point）上。更多信息，请参阅防静电损伤。
  2. 将SCM模块从防静电袋中取出。
  3. 操作者面向机箱后面板，确认SCM模块的扩展槽位置。
  4. 如果扩展槽安装有空白面板，使用十字螺丝刀逆时针方向旋松空白面板的松不脱螺丝并取下空白面板。

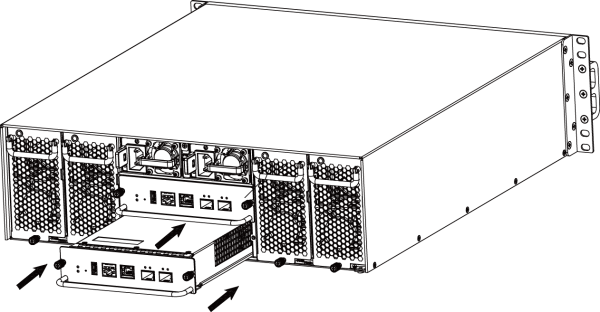

  5. 将SCM模块的面板朝向操作者，然后将SCM模块与扩展槽的开口边缘对齐，将模块沿着扩展槽导轨水平缓慢的推进扩展槽至底部。
  6. 使用十字螺丝刀对准模块上的松不脱螺丝，顺时针方向转动螺丝刀拧紧螺丝。
  7. 安装更多的SCM模块，请重复步骤1至步骤6。

安装SIOM模块

山石网科SG-6000-X8180的SIOM-P100-260、SIOM-P100H-260模块可安装在Slot1至Slot3中的任意一个扩展槽中，用户可根据具体情况选择扩展槽的位置。

安装SIOM模块，请按照以下步骤进行操作：

  1. 佩戴防静电手腕带，然后将防静电手腕带的另一端连接到挂耳的静电释放点（ESD Point）上。更多信息，请参阅防静电损伤。
  2. 将SIOM模块从防静电袋中取出。
  3. 操作者面向机箱前面板，确认SIOM模块的扩展槽位置。
  4. 如果扩展槽安装有空白面板，需要先拆卸空白面板。参见更换SG-6000-X8180的扩展模块。

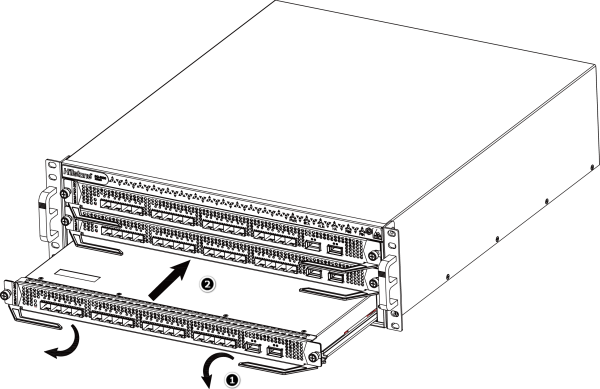

  5. 将SIOM模块的面板朝向操作者（助拔器在下侧），将SIOM模块与扩展槽的开口边缘对齐，同时双手抓住模块的两个助拔器向外翻转，然后将模块沿着扩展槽导轨水平缓慢的推进扩展槽。
  6. 当助拔器头部进入扩展槽后，双手将两个助拔器向内扣合，直至SIOM模块完全进入扩展槽并扣紧。
  7. 使用十字螺丝刀对准模块上的松不脱螺丝，顺时针方向转动螺丝刀拧紧螺丝。
  8. 安装更多的SIOM模块，请重复步骤1至步骤7。

安装SG-6000-X7180/X6180/X6150的扩展模块

要使设备正常工作，至少需要1个SCM模块、1个SSM模块和1个IOM模块。为了提升设备性能，用户可以根据需求扩展SCM模块、SSM模块、QSM模块和IOM模块。安装扩展模块包括以下内容：

安装工具

安装扩展模块，需要以下工具：

安装SCM模块

山石网科SG-6000-X7180/X6180/X6150设备最多支持2个SCM模块。SCM模块只能安装在机箱后面板的扩展槽SC0和SC1。

安装SCM模块，请按照以下步骤进行操作：

  1. 佩戴防静电手腕带，然后将防静电手腕带的另一端连接到设备的静电释放点（ESD Point）上。更多信息，请参阅防静电损伤。
  2. 将SCM模块从防静电袋中取出。
  3. 确认SCM模块的扩展槽位置。
  4. 如果扩展槽安装有空白面板，使用十字螺丝刀逆时针方向旋松空白面板的松不脱螺丝并取下空白面板。

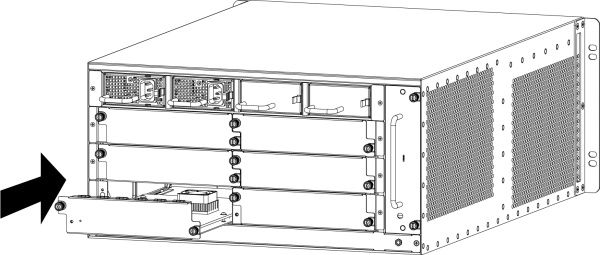

  5. 将SCM模块的面板朝向操作者，然后将SCM模块与扩展槽的开口边缘对齐，向设备主机推进SCM模块至底部。
  6. 使用十字螺丝刀对准模块上的松不脱螺丝，顺时针方向转动螺丝刀拧紧螺丝。

安装SSM模块

山石网科SG-6000-X7180/X6180/X6150设备需要至少安装1个SSM模块。SSM模块可安装在Slot1至Slot10中的任意一个扩展槽中，用户可根据具体情况选择扩展槽的位置。

下面以SSM-20模块为例，介绍如何安装SSM模块。

安装SSM模块，请按照以下步骤进行操作：

  1. 佩戴防静电手腕带，然后将防静电手腕带的另一端连接到设备的静电释放点（ESD Point）上。更多信息，请参阅防静电损伤。
  2. 从将SSM模块从防静电袋中取出。
  3. 确认SSM模块的扩展槽位置。
  4. 如果扩展槽安装有空白面板，使用十字螺丝刀逆时针方向旋松空白面板的松不脱螺丝并取下空白面板。

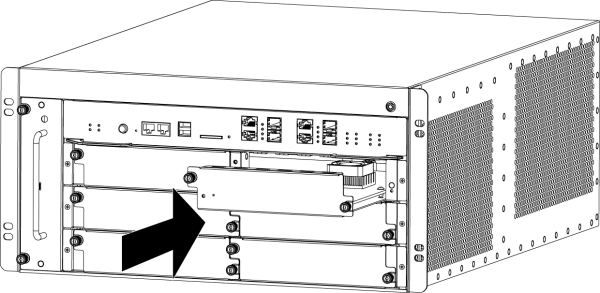

  5. 将SSM模块的面板朝向操作者，然后将SSM模块与扩展槽的开口边缘对齐，向设备主机推进SSM模块至底部。
  6. 使用十字螺丝刀对准模块上的松不脱螺丝，顺时针方向转动螺丝刀拧紧螺丝。
  7. 安装更多的SSM模块，请重复步骤3至步骤6。
注意: 当扩展模块为半宽时，可按照以上步骤安装。设备出厂时，每个扩展槽中默认安装托盘，半宽的扩展模块可直接安装在托盘上。如需安装全宽扩展模块（SSM-200、QSM-200、IOM-2Q8SFP+ -200、IOM-2Q8SFP+和IOM-8SFP+），需要先使用十字螺丝刀逆时针方向旋松托盘两端的螺丝，取下托盘，再参考以上步骤进行安装。

安装QSM模块

QSM模块专门用于处理QoS业务。山石网科SG-6000-X7180/X6180/X6150设备支持多个QSM模块。QSM模块可安装在Slot1至Slot10中的任意一个扩展槽中，用户可根据具体情况选择扩展槽的位置。

下面以QSM-20模块为例，介绍如何安装QSM模块。

安装QSM模块，请按照以下步骤进行操作：

  1. 佩戴防静电手腕带，然后将防静电手腕带的另一端连接到设备的静电释放点（ESD Point）上。更多信息，请参阅防静电损伤。
  2. 将QSM模块从防静电袋中取出。
  3. 确认QSM模块的扩展槽位置。
  4. 如果扩展槽安装有空白面板，使用螺丝刀逆时针方向旋松空白面板的松不脱螺丝并取下空白面板。
  5. 将QSM模块的面板朝向操作者，然后将QSM模块与扩展槽的开口边缘对齐，向设备主机推进QSM模块至底部。
  6. 使用十字螺丝刀对准模块上的松不脱螺丝，顺时针方向转动螺丝刀拧紧螺丝。
  7. 安装更多的QSM模块，请重复步骤3至步骤6。
注意: 当扩展模块为半宽时，可按照以上步骤安装。设备出厂时，每个扩展槽中默认安装托盘，半宽的扩展模块可直接安装在托盘上。如需安装全宽扩展模块（SSM-200、QSM-200、IOM-2Q8SFP+ -200、IOM-2Q8SFP+和IOM-8SFP+），需要先使用十字螺丝刀逆时针方向旋松托盘两端的螺丝，取下托盘，再参考以上步骤进行安装。

安装IOM模块

山石网科SG-6000-X7180/X6180/X6150设备支持四种类型的IOM模块：16端口千兆SFP模块（IOM-16SFP-100/IOM-16SFP-80/IOM-16SFP）、4端口万兆XFP模块（IOM-4XFP-100/IOM-4XFP-80/IOM-4XFP）、2端口QSFP+模块（IOM-2Q8SFP+ -200/IOM-2Q8SFP+）和8端口万兆SFP+模块（IOM-8SFP+）。IOM模块应安装在通用扩展槽Slot1-Slot10中，其中IOM-2Q8SFP+和IOM-8SFP+模块不能安装在Slot7扩展槽中。请您根据具体情况选择扩展槽的位置。

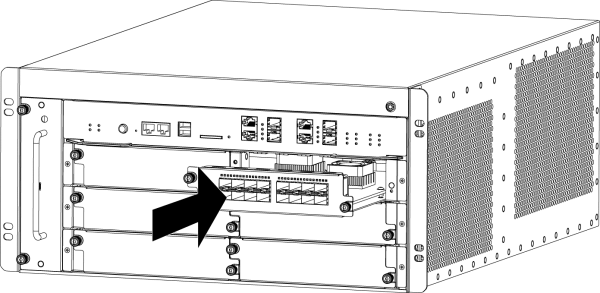

下面以IOM-16SFP模块为例，介绍如何安装IOM模块。

安装IOM模块，请按照以下步骤进行操作：

  1. 佩戴防静电手腕带，然后将防静电手腕带的另一端连接到设备的静电释放点（ESD Point）上。更多信息，请参阅防静电损伤。
  2. 将IOM模块从防静电袋中取出。
  3. 确认IOM模块的扩展槽位置。
  4. 如果扩展槽安装有空白面板，使用螺丝刀逆时针方向旋松空白面板的松不脱螺丝并取下空白面板。
  5. 将IOM模块的前面板朝向操作者，然后将IOM模块与扩展槽的开口边缘对齐，向设备主机推进IOM模块至底部。
  6. 使用十字螺丝刀对准模块上的松不脱螺丝，顺时针方向转动螺丝刀拧紧螺丝。
  7. 如果要安装更多的IOM模块，重复步骤3至步骤6。
注意: 当扩展模块为半宽时，可按照以上步骤安装。设备出厂时，每个扩展槽中默认安装托盘，半宽的扩展模块可直接安装在托盘上。如需安装全宽扩展模块（SSM-200、QSM-200、IOM-2Q8SFP+ -200、IOM-2Q8SFP+和IOM-8SFP+），需要先使用十字螺丝刀逆时针方向旋松托盘两端的螺丝，取下托盘，再参考以上步骤进行安装。

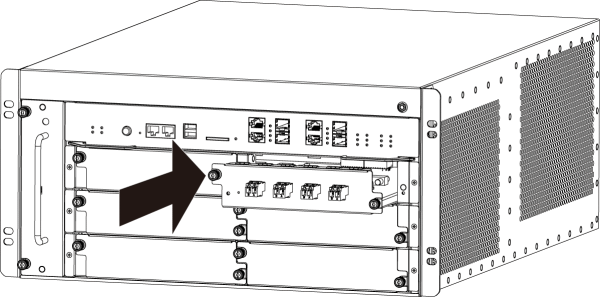

安装Bypass模块

山石网科SG-6000 X系列设备可提供两种类型的Bypass模块：单模Bypass模块（IOM-2SM-B、IOM-2SM-BE）和多模Bypass模块（IOM-2MM-B、IOM-2MM-BE）。Bypass模块安装在通用扩展槽Slot1-Slot10中。

安装Bypass模块，请按照以下步骤进行操作：

  1. 佩戴防静电手腕带，然后将防静电手腕带的另一端连接到设备的静电释放点（ESD Point）上。更多信息，请参阅防静电损伤。
  2. 将Bypass模块从防静电袋中取出。
  3. 确认Bypass模块的扩展槽位置。
  4. 如果扩展槽安装有空白面板，使用螺丝刀逆时针方向旋松空白面板的松不脱螺丝并取下空白面板。
  5. 将Bypass模块的前面板朝向操作者，然后将Bypass模块与扩展槽的开口边缘对齐，向设备主机推进直至紧密接触底部。
  6. 使用十字螺丝刀对准模块上的松不脱螺丝，顺时针方向转动螺丝刀拧紧螺丝。

HA环境下对扩展模块进行扩容

当X系列防火墙部署在HA环境下时，对扩展模块进行扩容时，需按照特定的操作步骤进行。对于HA的3种工作模式：Active-Passive（A/P）模式、Active-Active（A/A）模式和Peer模式，进行不同的扩展模块扩容时，请参照以下操作步骤：

A/P模式下的操作步骤

插入新扩展模块前的准备工作：

  1. 确认HA主、备设备电模块的供电能力是否足以支持新扩展模块加入后，设备对供电的需求。
  2. 确认HA主、备设备空闲的槽位是否满足插入新扩展模块的要求。
  3. 确保HA主、备设备待安装的槽位与新扩展模块类型严格保持一致。
  4. 寻找一个设备业务流量最小的时间点，然后在这个时间点进行如下的安装扩展模块操作。

SCM扩展模块的安装顺序：

  1. 先在HA备设备插入新SCM模块。
  2. 等待HA备设备的新SCM模块启动完成，并通过show module命令查看新SCM模块已显示online。
  3. 在HA主设备插入新SCM模块。
  4. 等待HA主设备的新SCM模块启动完成，并通过show module命令查看新SCM模块已显示online。

SWM/SSM/QSM扩展模块的安装顺序：

  1. 先在HA备设备插入1块或多块新SWM/SSM/QSM模块。
  2. 等待HA备设备的新SWM/SSM/QSM模块启动完成，并通过show module命令查看新SWM/SSM/QSM模块已显示online。
  3. 在HA主设备插入1块或多块新SWM/SSM/QSM模块。
  4. 等待HA主设备的新SWM/SSM/QSM模块启动完成，并通过show module命令查看新SWM/SSM/QSM模块已显示online。
  5. 在HA主设备检查，新建的会话是否可正常分配到新插入的业务模块。在HA备设备检查新插入模块的会话同步是否正常。若都正常，表示安装正确。

IOM扩展模块的安装顺序：

  1. 先在HA备设备插入1块或多块新IOM模块。
  2. 等待HA备设备的新IOM模块启动完成，并通过show module命令查看新IOM模块已显示online。
  3. 在HA主设备插入1块或多块新IOM模块。
  4. 等待HA备设备的新IOM模块启动完成，并通过show module命令查看新IOM模块已显示online。
  5. 检查HA主设备新插入IOM模块的接口显示是否正常、MAC应该为HA的虚拟MAC。同时需要检查HA备设备新插入IOM模块的接口显示是否正常、MAC不是虚拟MAC。若都正常且MAC地址正确，表示安装正确。
  6. 先为HA备设备新IOM模块接口连接线缆，然后再为HA主设备新IOM模块对应接口连接线缆。
  7. 向HA主设备新增接口切入流量，检查新IOM模块业务转发正常。若流量转发正常，表示安装正确。

AA/Peer模式下操作步骤

HA AA/Peer模式的部署场景下，操作步骤和AP模式下的步骤基本一致。

注意: 由于HA AA/Peer模式的部署场景下，流量非常复杂，强烈建议在插入新卡扩展模块前，将业务迁移到其他设备，然后再插入新的扩展模块。插入完成新的扩展模块后，再将业务切换回来。
