网状组网

通过搭建VPN网状组网，各设备端的用户可以对其他设备端的业务服务器进行安全访问，从而实现点到点的VPN互联。

配置VPN网状组网

配置VPN网状组网，具体流程如下：

1. 配置被管理设备的WAN口。
2. 新建网状组网。
3. 添加被管理设备至网状组网。
4. 配置网状组网中需要取消VPN互联的设备。

配置被管理设备WAN口

在指定被管理设备加入网状组网之前，可以先完成其WAN口的配置，然后在网状组网中引用配置好的WAN口。配置被管理设备WAN口的具体介绍，请参阅设备管理章节的“WAN口”配置内容。

新建网状组网

新建VPN网状组网，请按照以下步骤进行操作：

1. 选择“SD-WAN管理器 > 组网 > VPN > 网状组网”，进入网状组网页面。

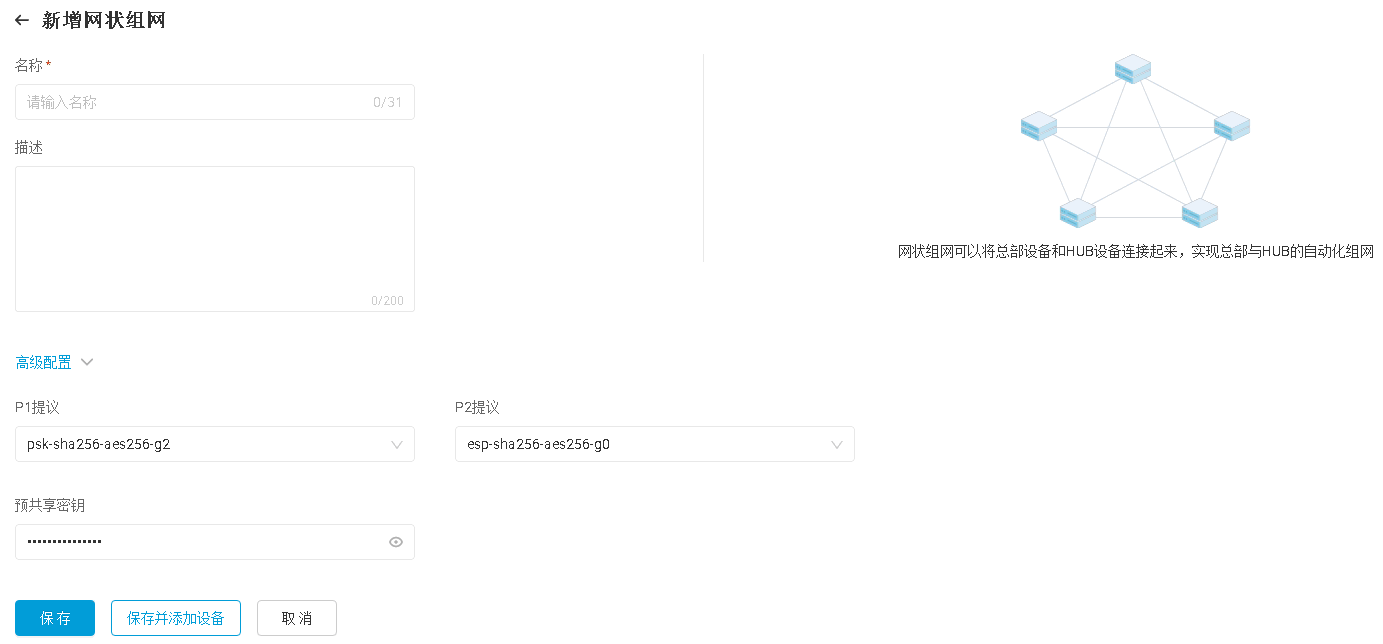

2. 点击“新建组网”，打开<新增网状组网>页面。



   在<新增网状组网>页面，配置相关信息。

   选项	说明
   名称	指定该网状组网的名称，最多可输入31字符。
   描述	添加该网状组网的描述信息。
   高级配置
   P1提议	在下拉菜单中选择P1提议。
   P2提议	在下拉菜单中选择P2 提议。
   预共享密钥	指定字符作为预共享密钥。

3. 点击“保存并添加设备”，进入关联设备的配置页面。关联设备的具体介绍，请参阅“添加/删除设备组网设备”。
4. 点击“保存”，返回至网状组网列表。

添加/删除组网设备

用户可以选择在“表格视图”或“拓扑视图”下添加或删除网状组网的设备。

在表格视图下添加/删除设备

在表格视图下为创建好的网状组网添加被管理设备，请按照以下步骤进行操作：

1. 选择“SD-WAN管理器 > 组网 > VPN > 星型组网”，进入网状组网页面。
2. 点击网状组网列表中“关联设备数”列的数值，打开网状组网的已关联设备页面。

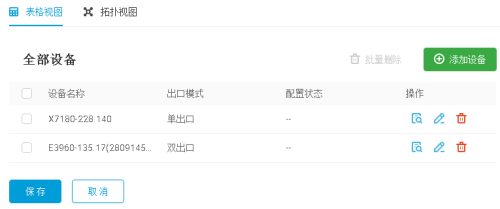

3. 选择<表格视图>页签后，点击“编辑”。

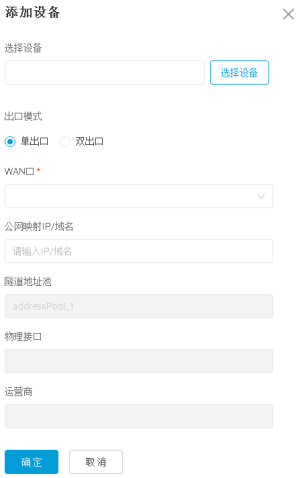

   • 点击“添加设备”，打开<添加设备>页面。


     在<添加设备>页面，配置相关信息。

     选项	说明
     选择设备	点击“选择设备”，打开<选择设备>页面。然后 ，选择需要加入网状组网的被管理设备。
     出口模式	选择设备的出口模式，可以为单出口或双出口。
     WAN口配置
     WAN口	在下拉菜单中选择被管理设备已创建的WAN口。当被管理设备已创建的WAN口数量小于4时，用户可以根据实际需要，在下拉菜单中点击“新增”，创建新的WAN口后使用。 配置WAN口的具体介绍，请参阅“WAN口”配置部分。
     公网映射IP/域名	指定WAN口的公网映射IP地址/域名。
     隧道地址池	显示WAN口的隧道地址池。
     物理接口	显示WAN口对应的物理接口。
     运营商	显示WAN口的运营商。

   • 点击“确定”，返回至网状组网表格视图下的编辑页面。
4. 点击“保存”。

用户还可以对列表中已关联的组网设备执行以下操作：

• 点击“操作”列的按钮，可以查看该设备的详细信息。
• 点击“操作”列的按钮，对该组网设备进行编辑。
• 点击“操作”列的 按钮，可以删除该组网设备；点击已关联设备列表上方的按钮，批量删除选中的组网设备。

在拓扑视图下添加/删除设备

在拓扑视图下为创建好的网状组网添加被管理设备，请按照以下步骤进行操作：

1. 选择“SD-WAN管理器 > 组网 > VPN > 星型组网”，进入网状组网页面。
2. 点击网状组网列表中“关联设备数”列的数值，打开网状组网的已关联设备页面。

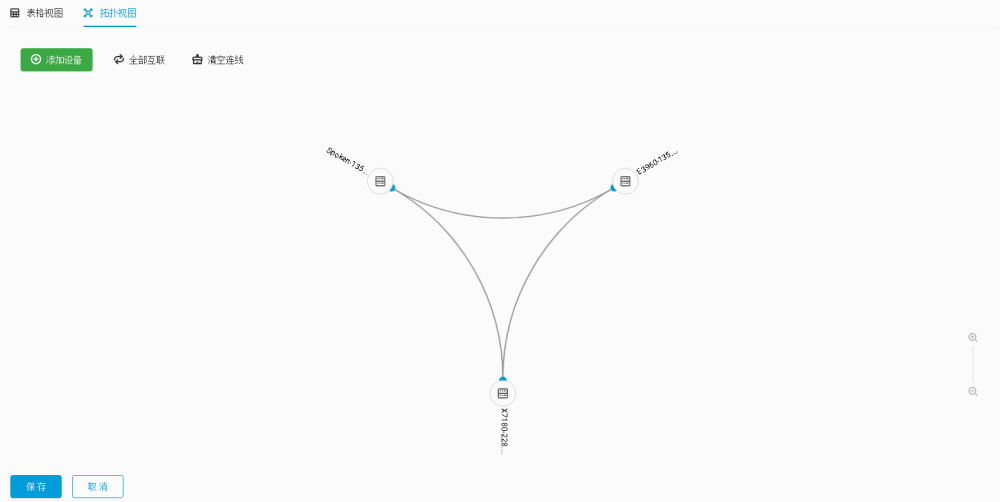

3. 选择<拓扑视图>页签后，点击页面左下角的“编辑”。

   1. 点击“添加设备”，打开<添加设备>页面。


      在<添加设备>页面，配置相关信息。

      选项	说明
      选择设备	点击“选择设备”，打开<选择设备>页面。然后 ，选择需要加入网状组网的被管理设备。
      出口模式	选择设备的出口模式，可以为单出口或双出口。
      WAN口配置
      WAN口	在下拉菜单中选择被管理设备已创建的WAN口。当被管理设备已创建的WAN口数量小于4时，用户可以根据实际需要，在下拉菜单中点击“新增”，创建新的WAN口后使用。 配置WAN口的具体介绍，请参阅“WAN口”配置部分。
      公网映射IP/域名	指定WAN口的公网映射IP地址/域名。
      隧道地址池	显示WAN口的隧道地址池。
      物理接口	显示WAN口对应的物理接口。
      运营商	显示WAN口的运营商。

   2. 点击“确定”，返回网状组网拓扑视图下的编辑页面。
4. 点击“保存”。

用户还可以对拓扑图中已关联的组网设备执行以下操作：

• 点击页面左上角的“全部互联”，实现所有设备间的互联关系。
• 点击页面左上角的“清空连线”，删除所有设备间的互联关系。
• 将鼠标悬浮在设备图标上，出现设备详情悬浮框。

  • 点击悬浮框左下角的“删除”按钮，将该设备从组网中删除。
  • 点击悬浮框右下角的按钮，对该设备进行编辑。
• 将鼠标悬浮在设备间连线上，出现对应的隧道详情悬浮框。点击悬浮框左下角的“删除”按钮，删除对应设备间的互联关系。

• 点击页面右下角的或按钮，放大或缩小网状组网的拓扑图。

配置网状组网的非互联设备

添加至网状组网的被管理设备，默认两两设备之间建立VPN连接。用户可以根据需要，手动配置网状组网中不需要进行VPN连接的设备。若在网状组网的拓扑视图下配置非互联设备，将鼠标悬浮在设备间的连线上，出现隧道详情悬浮框后，点击左下角的“删除”按钮，即可删除连线两端设备间的互联关系。

在表格视图下配置非互联设备，请按照以下步骤进行操作：

1. 选择“SD-WAN管理器 > 组网 > VPN > 星型组网”，进入网状组网页面。
2. 选择<表格视图>页签后，点击“编辑”。
3. 点击非互联设备列表右上方的“添加设备”按钮，打开<新增非互联VPN连接>页面。然后，选择需要取消VPN连接的两台被管理设备。系统支持同时选择多台设备。

4. 点击“确定”，返回至网状组网在表格视图下的编辑页面。
5. 点击“保存”。

查看网状组网隧道详情

查看VPN网状组网的隧道详情，请按照以下步骤进行操作：

1. 选择“SD-WAN管理器 > 组网 > VPN > 星型组网”，进入网状组网页面。
2. 点击网状组网列表中“隧道详情”列的“查看”，打开网状组网的隧道详情页面。
   • 点击列表右上方的按钮，勾选隧道列表中需要的展示列，包括发送流量、接收流量、状态持续时间、重新连接次数、建立时间、VPN类型、算法、至对端时延、丢包率和描述。
   • 点击列表上方的按钮，用户可以按照隧道名称、设备名称、对端IP和隧道状态对网状组网的隧道进行过滤，快速查找需要的隧道信息。点击按钮，取消筛选条件的配置。
