链路状态监控设置

链路状态监控通过统计特定接口（如WAN口对应的接口）对应链路的采样流量信息，包括延迟、丢包率、抖动，从而实现链路整体状态的监控和展示。

用户可以在HSM端设置被管理设备接口的链路状态监控，使得对应接口的链路状态可以被监控和展示，从而提高运维效率。

配置接口的链路状态监控

配置接口的链路状态监控，请按照以下步骤进行操作：

  1. 点击“SD-WAN管理器 > 设备”，进入SD-WAN设备管理页面。
  2. 点击列表中的设备名称，进入<设备详情>页面。

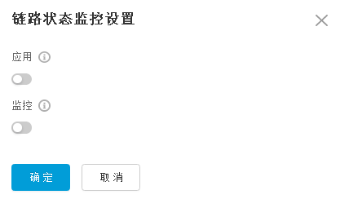

  3. 选择<设备接口>页签，点击“操作”列的按钮，打开该接口的<链路状态监控设置>页面。

    在该页面进行如下配置。

    选项说明
    应用点击“启用”按钮，开启接口的应用维度的质量监控。开启后，该接口的应用状态可以被监控和展示。
    监控点击“启用”按钮，开启接口对应链路的质量监控。开启后，该接口对应链路的状态可以被监控和展示。
  4. 点击“确定”。

另外，系统支持对被管理设备接口的链路状态监控进行批量配置。批量配置，请按照以下步骤进行操作：

  1. 点击“SD-WAN管理器 > 设备”，进入SD-WAN设备管理页面。
  2. 点击列表中的设备名称，进入设备详情页面。
  3. 选择<设备接口>页签，选中需要配置链路状态监控的接口。
  4. 点击列表上方的按钮，打开<链路状态监控设置>页面。

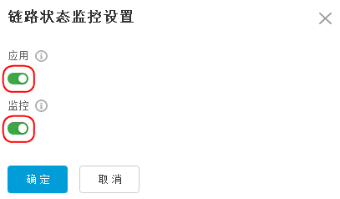

  5. 系统默认同时启用“应用”和“监控”，点击“确定”，将直接开启选中接口的“应用”和“监控”功能。
  6. 根据实际需要，关闭或启用“应用”或“监控”功能后，点击“确定”，将设置批量下发给选中的接口。

一键检测

用户可以使用“一键检测”功能，将被管理设备端所有接口的链路状态监控设置同步至HSM端。将被管理设备端所有接口的链路状态监控设置一键同步至HSM端，请按照以下步骤进行操作：

  1. 点击“SD-WAN管理器 > 设备”，进入SD-WAN设备管理页面。
  2. 点击列表中的设备名称，进入设备详情页面。
  3. 选择<设备接口>页签，点击列表上方的按钮。
