光模块的对接原则
由于光模块的接口标准中已经定义了速率、波长和距离等(不包含封装类型),所以通常来说采用相同标准的光模块即可进行对接。
由于其他厂商的光模块的相关规格参数无法获知,山石网科防火墙设备上的光接口暂仅支持使用山石网科原厂的光模块进行对接和数据传输,否则可能会出现传输误码、丢包等未知问题。同时,只有使用山石网科原厂光模块才能保证防火墙设备标称的传输性能及相关功能配置。
注意: 使用山石网科设备的光接口时,请务必保证插入的为山石网科原厂光模块,且保证两端的光模块使用相同的标准。
光模块的接口标准说明

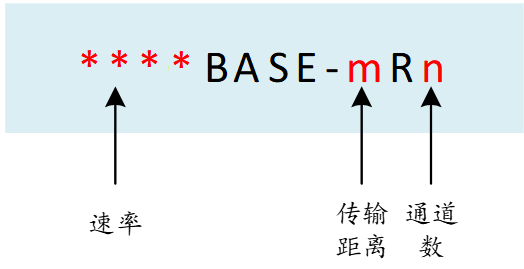

对于光模块进行定义的标准组织是IEEE(Institute of Electrical and Electronics Engineers,电子电气工程师协会),IEEE 802.3是IEEE下面的一个工作组,很多10G、40G、100G、400G的光模块标准都是由IEEE802.3工作组提出的,如 “***BASE-mRn”类标准,其含义如下图示,
- “****”表示速率,目前有10(M)、100(M)、1000(M)、10G、40G、100G;
- “BASE”表示基带传输,Baseband
- “m”表示激光器中心波长/传输距离,目前有S(short wavelength:850nm)、L(long wavelength:1310nm)、E(extra long wavelength:1550nm)、B(bidirectional long wavelength单纤双向)等
- “R”表示编解码格式,目前有T(twisted pair)、X(8B/10B)、R(64B/66B)、W(WIS)等。
- “n”表示通道数量,目前有4、10,没有数字代表1,即单通道。
例如,100GBASE-LR4名称中,100G表示传输速率为100Gbps, BASE基带传输,L表示长波传输、长波波长为1310nm,R表示64B/66B编码格式,4表示四通道,即4×25G。
