TRAN-SR4-QSFP28
光模块外观图

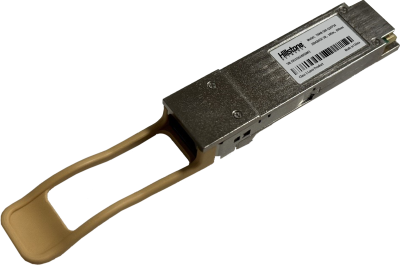

TRAN-SR4-QSFP28光模块外观示意图如下：
规格参数
山石网科100GE(QSFP28)多模光模块TRAN-SR4-QSFP28，支持热插拔。其规格参数如下：
| 光模块参数类型 | 规格参数值 |
|---|---|
| 封装类型 | QSFP28 |
| 接口标准 | 100GBASE-SR4 |
| 标准组织 | IEEE 802.3-2015 CAUI-4 |
| IEEE 802.3bm（适用于SN为“FA+12位数字”的光模块） | |
| 传输速率 | 100Gbps |
| 连接器类型 | MPO |
| 光纤芯数 | 12芯 |
| 8/12芯（适用于SN为“FA+12位数字”的光模块） | |
| 光纤 单/双模 | 50/125μm OM3/OM4多模光纤 |
| 最大传输距离 | 多模光纤(OM3光纤)：0.07km |
| 多模光纤(OM4光纤)：0.1km |
|
| 中心波长 | 850nm |
| 功耗（W/mW） | <2.5W |
| <3.5W（适用于SN为“FA+12位数字”的光模块） | |
| 发送光功率（dBm） | -8.4～+2.4 |
| 接收灵敏度最大值（dBm） | -5.2 |
| -9.2（适用于SN为“FA+12位数字”的光模块） | |
| 过载光功率（dBm） | 2.4 |
| 消光比（dB） | 2 |
| 工作温度 | 0ºC-70ºC |
| 热插拔 | 是 |
注意: 使用100GE(QSFP28)光模块对接时，需要注意两端光模块的FEC状态是否保持一致，如不一致会造成链路无法正常连接使用。
