TRAN-LR4-QSFP28
光模块外观图

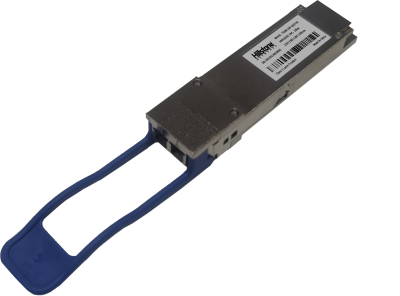

TRAN-LR4-QSFP28光模块外观示意图如下:
规格参数
山石网科100GE(QSFP28)多模光模块TRAN-LR4-QSFP28,支持热插拔。其规格参数如下:
光模块参数类型 | 规格参数值 |
---|---|
封装类型 | QSFP28 |
接口标准 | 100GBASE-LR4 |
标准组织 | IEEE 802.3bm |
IEEE 802.3ba(适用于SN为“FA+12位数字”的光模块) | |
传输速率 | 100Gbps |
连接器类型 | LC |
光纤 单/双模 | 9/125μm 单模光纤 |
最大传输距离 | 10km |
中心波长 | 1295nm/1300nm/1304nm/1309nm |
功耗(W/mW) | <3.5 W |
<4 W(适用于SN为“FA+12位数字”的光模块) | |
发送光功率(dBm) | -4.3~+4.5 |
接收灵敏度最大值(dBm) | -6.8 |
-10.6(适用于SN为“FA+12位数字”的光模块) | |
过载光功率(dBm) | 4.5 |
消光比(dB) | 4 |
工作温度 | 0ºC-70ºC |
热插拔 | 是 |
注意: 使用100GE(QSFP28)光模块对接时,需要注意两端光模块的FEC状态是否保持一致,如不一致会造成链路无法正常连接使用。
