更换冷却系统

山石网科SG-6000-X20812/X20803/X8180设备使用4个风扇盘、SG-6000 -X10800/X9180/X7180/X6180/X6150设备使用2个风扇盘作为冷却系统为设备散热。

SG-6000-X20812的每个风扇盘上有4个小风扇；SG-6000-X20803的每个风扇盘上有2个小风扇；SG-6000-X10800的每个风扇盘上有5个小风扇；SG-6000-X9180的每个风扇盘上有10个小风扇；SG-6000-X8180的每个风扇盘上有2个小风扇；SG-6000-X7180、SG-6000-X6180和SG-6000-X6150的每个风扇盘各有6个风扇和1个过滤网，当风扇盘故障或过滤网阻塞导致通风不畅时，需要更换风扇盘或过滤网。风扇盘允许热插拔。

注意: 无论冷却系统是否出现故障，要求至少每年更换或清理一次防尘网。

更换风扇盘

当风扇盘不能正常工作或使用期限达到一年时，需更换风扇盘。用户可向山石网科单独购买风扇盘。为了防止设备过热，取下风扇盘后应立即安装新的风扇盘。

更换SG-6000-X20812的风扇盘

SG-6000-X20812设备的风扇盘位于设备后面板，更换风扇盘，请按照以下步骤进行操作：

  1. 佩戴防静电手腕带，将手腕带的另一端连接到设备的静电释放点（ESD Point）上。更多信息，请参阅防静电损伤。

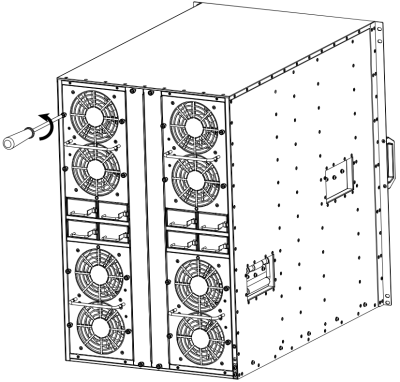

  2. 选择要拆卸的风扇盘，使用十字螺丝刀对准面板上的松不脱螺丝（共4颗），逆时针旋转，直到松不脱螺丝弹开。

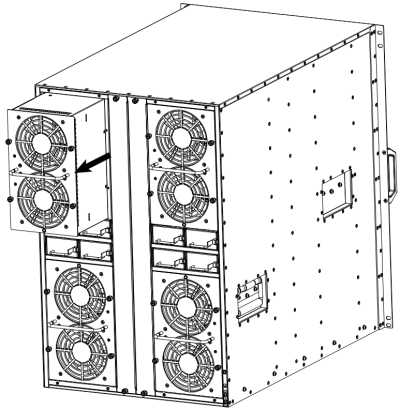

  3. 握住风扇盘上的把手，向外拉出风扇盘几厘米，等待风扇盘的扇叶自动停止转动。
  4. 扇叶完全停止转动后，将风扇盘完全拉出，使之脱离机箱。

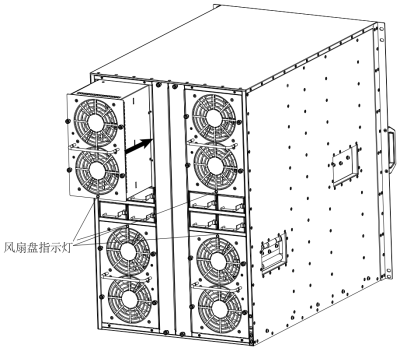

  5. 拿起新的风扇盘，并按照下图所示放置，然后将风扇盘与风扇插槽的开口边缘对齐，向设备主机方向推进风扇盘至底部。

    • 若更换的是FAN0、FAN1插槽的风扇盘，需使风扇盘的指示灯标志位于风扇盘面板下侧；
    • 若更换的是FAN2、FAN3插槽的风扇盘，需使风扇盘的指示灯标志位于风扇盘面板上侧。
注意: 如果在系统运行时更换风扇盘，请务必在1分钟内更换完毕，避免设备过热导致系统自动切断整机电源的现象发生。鉴于此，用户可首先向山石网科购买1个备用风扇盘，然后再进行冷却系统维护。

更换SG-6000-X20803的风扇盘

SG-6000-X20803设备的风扇盘位于设备后面板，更换风扇盘，请按照以下步骤进行操作：

  1. 佩戴防静电手腕带，将手腕带的另一端连接到设备的静电释放点（ESD Point）上。更多信息，请参阅防静电损伤。

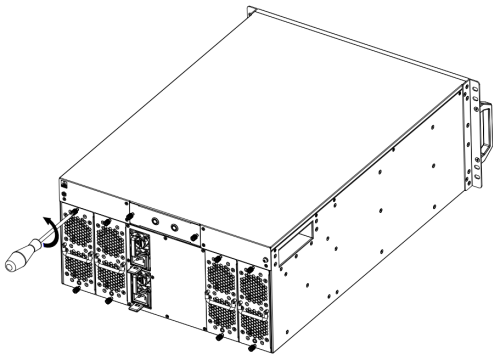

  2. 选择要拆卸的风扇盘，使用十字螺丝刀对准面板上的松不脱螺丝（共2颗），逆时针旋转，直到松不脱螺丝弹开。

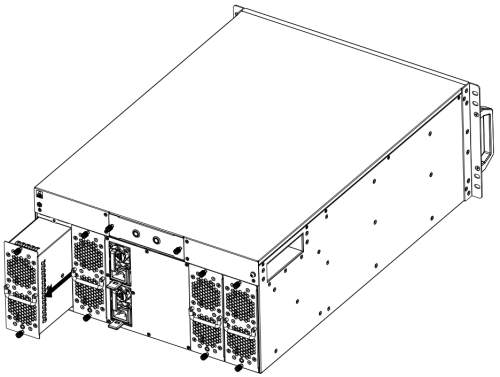

  3. 握住风扇盘上的把手，向外拉出风扇盘几厘米，等待风扇盘的扇叶自动停止转动。

  4. 扇叶完全停止转动后，将风扇盘完全拉出，使之脱离机箱。

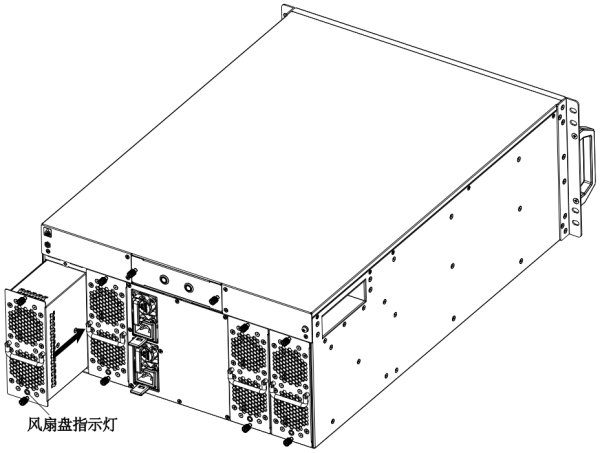

  5. 拿起新的风扇盘，将风扇盘（风扇盘指示灯在下侧） 与风扇插槽的开口边缘对齐，向设备主机方向推进风扇盘至底部。

注意: 如果在系统运行时更换风扇盘，请务必在1分钟内更换完毕，避免设备过热导致系统自动切断整机电源的现象发生。鉴于此，用户可首先向山石网科购买1个备用风扇盘，然后再进行冷却系统维护。

更换SG-6000-X10800的风扇盘

更换风扇盘，按照以下步骤进行操作：

  1. 佩戴防静电手腕带，将手腕带的另一端连接到时设备的静电释放点（ESD Point）上。更多信息，请参阅防静电损伤。

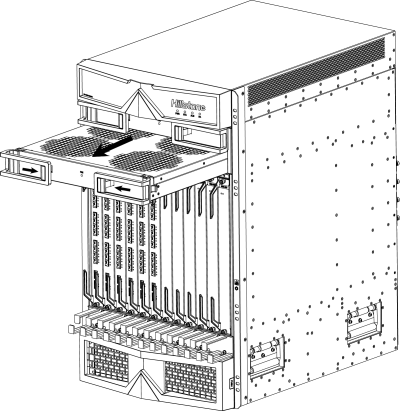

  2. 握住风扇盘上的把手，按住解锁按钮，向外拉出风扇盘几厘米，等待风扇盘的扇叶自动停止转动。
  3. 扇叶完全停止转动后，将风扇盘完全拉出，使之脱离机箱。
  4. 拿起新的风扇盘，使指示灯标志朝上，将风扇盘与风扇插槽的开口边缘对齐，按住解锁按钮，然后向设备主机方向推进风扇盘至底部。
注意: 如果在系统运行时更换风扇盘，请务必在1分钟内更换完毕，避免设备过热导致系统自动切断整机电源的现象发生。鉴于此，用户可首先向山石网科购买1个备用风扇盘，然后再进行冷却系统维护。

更换SG-6000-X9180的风扇盘

更换前面板风扇盘

更换前面板风扇盘，按照以下步骤进行操作：

  1. 佩戴防静电手腕带，然后将防静电手腕带的另一端连接到后面板的静电释放点（ESD Point）上。更多信息，请参阅防静电损伤。

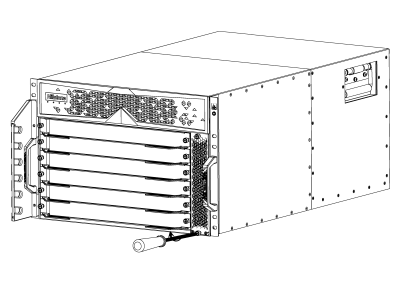

  2. 使用十字螺丝刀对准右侧风扇盘防尘网上的2颗松不脱螺丝，逆时针旋转，直到松不脱螺丝弹开，将防尘网移除。
  3. 双手握住前面板，向右滑动，将前面板取下。

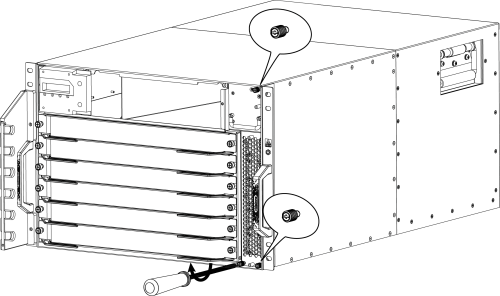

  4. 使用十字螺丝刀对准风扇盘上的3颗松不脱螺丝，逆时针旋转，直到松不脱螺丝弹开。

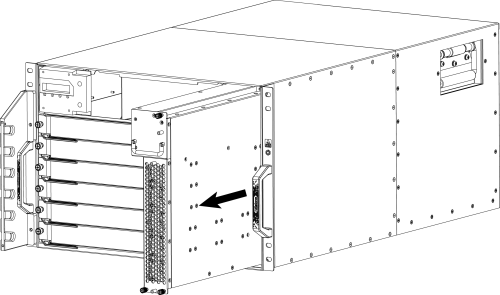

  5. 握住风扇盘的把手，向外拉出几厘米，等待风扇盘的扇叶自动停止转动。
  6. 扇叶完全停止转动后，将风扇盘完全拉出，使之脱离机箱。
  7. 拿起新的风扇盘，将风扇盘与风扇插槽的开口边缘对齐，然后向设备主机方向推进风扇盘至底部。使用十字螺丝刀顺时针旋紧风扇盘上的3颗松不脱螺丝。
  8. 将防尘网放置到右侧风扇盘上，使用十字螺丝刀顺时针旋紧防尘网上的2颗松不脱螺丝。
  9. 双手握住前面板，将前面板与设备插槽的开口边缘对齐，然后向设备左侧滑动，直到安装上前面板。

更换后面板风扇盘

更换后面板风扇盘，按照以下步骤进行操作：

  1. 佩戴防静电手腕带，然后将防静电手腕带的另一端连接到后面板的静电释放点（ESD Point）上。更多信息，请参阅防静电损伤。
  2. 使用十字螺丝刀对准右侧风扇盘防尘网上的2颗松不脱螺丝，逆时针旋转，直到松不脱螺丝弹开，将防尘网移除。

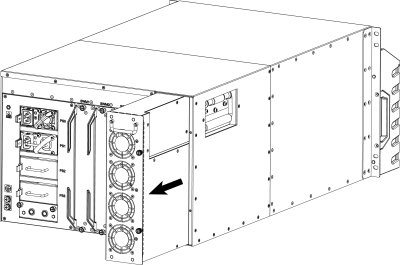

  3. 握住风扇盘的把手，向外拉出几厘米，等待风扇盘的扇叶自动停止转动。

  4. 扇叶完全停止转动后，将风扇盘完全拉出，使之脱离机箱。
  5. 拿起新的风扇盘，使风扇盘的松不脱螺丝位于操作者的右手边，将风扇盘与风扇插槽的开口边缘对齐，然后向设备主机方向推进风扇盘至底部。
  6. 旋紧风扇盘上的松不脱螺丝。
注意: 如果在系统运行时更换风扇盘，请务必在1分钟内更换完毕，避免设备过热导致系统自动切断整机电源的现象发生。鉴于此，用户可首先向山石网科购买1个备用风扇盘，然后再进行冷却系统维护。

更换SG-6000-X8180的风扇盘

更换SG-6000-X8180设备后面板的风扇盘，按照以下步骤进行操作：

  1. 佩戴防静电手腕带，然后将防静电手腕带的另一端连接到后面板的静电释放点（ESD Point）上。更多信息，请参阅防静电损伤。
  2. 使用十字螺丝刀对准风扇盘下方的松不脱螺丝，逆时针旋转，直到松不脱螺丝弹开。

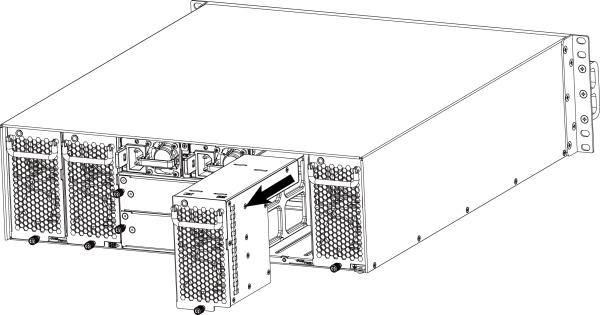

  3. 握住风扇盘的把手，向外拉出几厘米，等待风扇盘的扇叶自动停止转动。

  4. 扇叶完全停止转动后，将风扇盘完全拉出，使之脱离机箱。

  5. 拿起新的风扇盘，使风扇盘的松不脱螺丝位于下方，将风扇盘与风扇插槽的开口边缘对齐，然后向设备主机方向推进风扇盘至底部。
  6. 旋紧风扇盘上的松不脱螺丝。
注意: 如果在系统运行时更换风扇盘，请务必在1分钟内更换完毕，避免设备过热导致系统自动切断整机电源的现象发生。鉴于此，用户可首先向山石网科购买1个备用风扇盘，然后再进行冷却系统维护。

更换SG-6000-X7180/X6180/X6150的风扇盘

更换风扇盘，按照以下步骤进行操作：

  1. 佩戴防静电手腕带，将手腕带的另一端连接到时设备的静电释放点（ESD Point）上。更多信息，请参阅防静电损伤。
  2. 使用十字螺丝刀对准风扇盘上的松不脱螺丝，逆时针旋转，直到松不脱螺丝弹开。

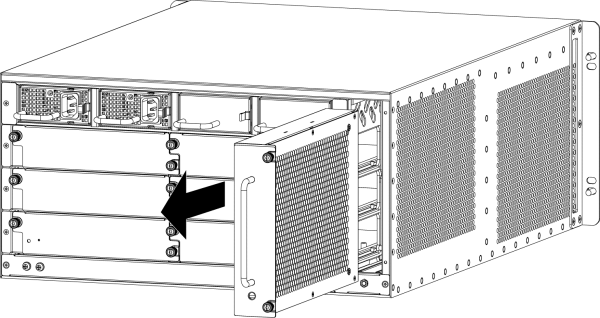

  3. 握住风扇盘的把手，向外拉出几厘米，等待风扇盘的扇叶自动停止转动。
  4. 扇叶完全停止转动后，将风扇盘完全拉出，使之脱离机箱。
  5. 拿起新的风扇盘，使风扇盘的松不脱螺丝位于操作者的右手边，将风扇盘与风扇插槽的开口边缘对齐，然后向设备主机方向推进风扇盘至底部。
  6. 旋紧风扇盘上的松不脱螺丝。
注意: 如果在系统运行时更换风扇盘，请务必在1分钟内更换完毕，避免设备过热导致系统自动切断整机电源的现象发生。鉴于此，用户可首先向山石网科购买1个备用风扇盘，然后再进行冷却系统维护。

更换防尘网

对于SG-6000-X10800设备，防尘网位于入风口内侧；对于SG-6000-X9180设备，防尘网位于塑胶面板内侧和设备右侧。为了减少灰尘进入设备，建议为设备安装防尘网。

长时间使用后，防尘网会吸附大量灰尘将入风口堵住，影响设备的通风散热。所以，安装防尘网后，建议每3个月至少更换一次。

更换SG-6000-X10800的防尘网

按照以下步骤更换防尘网：

  1. 佩戴防静电手腕带，将手腕带的另一端连接到设备的静电释放点（ESD Point）上。更多信息，请参阅防静电损伤。

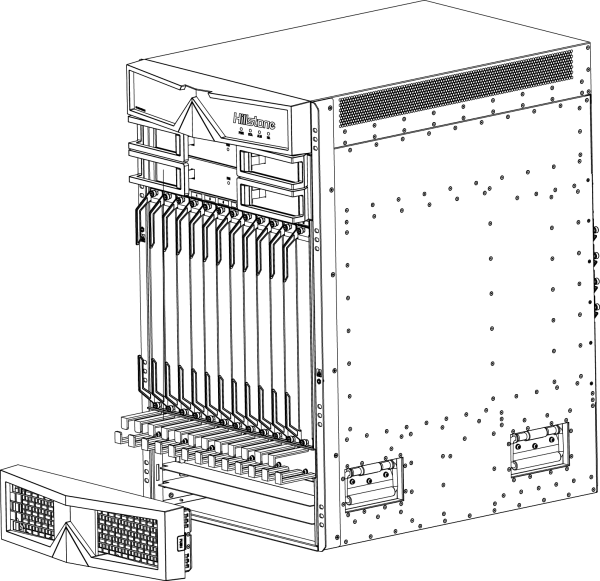

  2. 双手握住进风框，并按住进风框两侧的蓝色按钮，平行向外拉，将进风框取下。

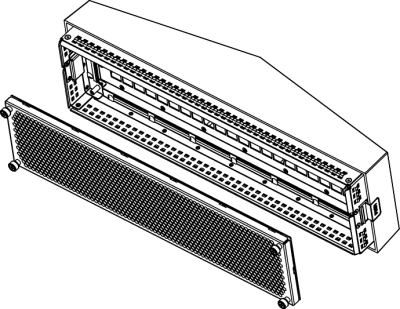

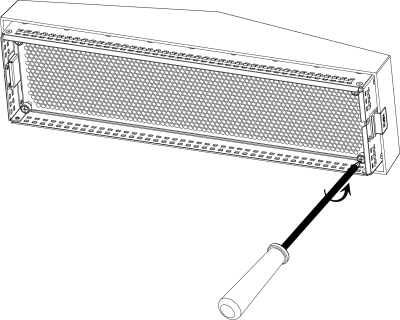

  3. 将进风框按照下图所示位置放置于操作台上，将防尘网侧面对操作者。使用十字螺丝刀对准防尘网上的松不脱螺丝，逆时针旋转，直到松不脱螺丝弹开。
  4. 取下防尘网。
  5. 将清洗完或者新的防尘网放进进风框内侧。使用十字螺丝刀旋紧防尘网上的4颗松不脱螺丝。
  6. 双手握住进风框，并按住进风框两侧的蓝色按钮，将进风框与设备插槽的开口边缘对齐，然后向设备内部推进进风框，直到听见锁扣卡住机箱的声音。
注意:

更换SG-6000-X9180的防尘网

更换前面板防尘网

按照以下步骤更换前面板内侧的防尘网：

  1. 佩戴防静电手腕带，然后将防静电手腕带的另一端连接到后面板的静电释放点（ESD Point）上。更多信息，请参阅防静电损伤。

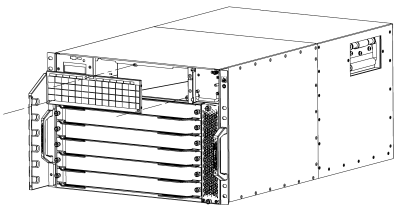

  2. 双手握住前面板，向右滑动，将前面板取下。
  3. 使用十字螺丝刀对准防尘网上的3颗螺丝，逆时针旋转，直到螺丝弹开。

  4. 取下防尘网。
  5. 将新的防尘网放置在设备前侧。使用十字螺丝刀旋紧防尘网上的3颗螺丝。
  6. 双手握住前面板，将前面板与设备插槽的开口边缘对齐，然后向设备左侧滑动，直到安装上前面板。

更换设备右侧防尘网

按照以下步骤更换设备右侧的防尘网：

  1. 佩戴防静电手腕带，然后将防静电手腕带的另一端连接到后面板的静电释放点（ESD Point）上。更多信息，请参阅防静电损伤。
  2. 操作者面向设备的前面板。
  3. 使用十字螺丝刀对准右侧风扇盘防尘网上的2颗松不脱螺丝，逆时针旋转，直到松不脱螺丝弹开

  4. 取下防尘网。
  5. 将清洗完或者新的防尘网放置在风扇盘上面，使用十字螺丝刀旋紧防尘网上的2颗松不脱螺丝。
注意:

更换SG-6000-X7180/X6180/X6150的过滤网

过滤网位于SG-6000-X7180、SG-6000-X6180和SG-6000-X6150风扇盘的内部。为了防止设备过热，取下风扇盘并更换过滤网后应立即安装更换过过滤网的风扇盘。

更换过滤网，按照以下步骤进行操作：

  1. 按照更换SG-6000-X7180/X6180/X6150的风扇盘的步骤1至步骤4拆卸要更换过滤网的风扇盘。

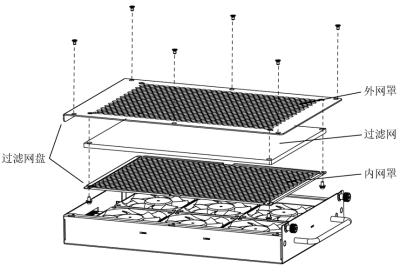

  2. 将风扇盘装有网罩的一侧朝上放置于操作台上。
  3. 使用十字螺丝刀拧下外网罩上的所有螺丝。
  4. 拿起过滤网盘，使内网罩一面朝上，将过滤网盘水平放置在操作台上。
  5. 使用十字螺丝刀拧下内网罩上的螺丝。
  6. 取下内网罩，露出过滤网。
  7. 取下过滤网。
  8. 将新的过滤网平整的铺在外网罩上。
  9. 将内网罩覆盖在过滤网上，然后使用步骤5中卸下的螺丝将内网罩和过滤网固定在外网罩上。
  10. 拿起组装好的过滤网盘，使内网罩一面朝下，放置于风扇盘上并使用步骤3中卸下的螺丝将过滤网盘安装在风扇盘上。
  11. 拿起风扇盘，使风扇盘的松不脱螺丝位于操作者的右手边，将风扇盘与风扇插槽的开口边缘对齐，然后向设备主机方向推进风扇盘至底部。
  12. 旋紧风扇盘上的松不脱螺丝。
注意: 如果在系统运行时更换过滤网，请务必在1分钟内更换完毕，避免设备过热导致系统自动切断整机电源的现象发生。鉴于此，用户可首先向山石网科购买1个备用风扇盘，然后再进行冷却系统维护。
