设备安装前的准备工作

介绍

本章详细介绍设备安装前的准备工作，包括安装场所的人员要求、环境要求、机柜和机架的规格要求、电源和布线要求、拆卸包装箱、搬运的注意事项等。本章包括以下部分：

安装场所要求
机柜要求
机架要求
包装拆卸

安装场所要求

山石网科SG-6000 X系列设备必须在室内使用，为保证设备正常工作并延长使用寿命，安装场所应该满足下列要求。

温度/湿度要求

安装场所内需维持一定的温度和湿度。温度和湿度应满足如下表格的规格要求：

规格参数	规格值
温度	设备工作时，环境温度为0℃至40℃；非工作状态时，存放设备的环境温度为–20℃至70℃
相对湿度	10%-95%，不结露

洁净度要求

山石网科SG-6000 X系列设备要求安装场所无爆炸性、导电性、导磁性及腐蚀性尘埃。灰尘浓度符合下表的要求。

机械活性物质	单位	含量
灰尘粒子	粒/m3	≤3×10⁴（3天内桌面无可见灰尘）
注：灰尘粒子直径≥5μm

防静电要求

为防止静电损伤，应做到：

设备良好接地。机箱后面的接地保护螺丝与接地线连通。
室内防尘。
保持适当的温度、湿度条件。
请勿擅自打开机壳，以免发生危险。未经厂家允许打开机壳将失去保修服务。

电磁环境要求

设备在使用过程中可能会受到电磁干扰，干扰源无论是来自设备外部还是内部，都是以电容耦合、电感耦合、电磁波辐射和公共阻抗（包括接地系统）耦合的传导方式对设备产生影响的。为了达到抗电磁干扰的要求，应做到：

对供电系统采取有效的防电网干扰措施。
设备工作地最好不要与电力设备的接地装置或防雷接地装置合用，并尽可能相距远一些。
远离强功率无线电发射台、雷达发射台和高频大电流设备。
必要时采取电磁屏蔽的方法。

接地要求

为了更加安全地使用设备，确保以下事项：

保证机箱的接地螺丝通过接地线与大地保持良好接触。
保证电源插座的接地点与大地良好接触。

检查安装台

对设备进行安装前要保证以下条件：

确认设备的入风口及出风口处留有空间，以利于设备散热。

确认机架自身有良好的通风散热系统。
确认机架足够牢固，能够支撑设备及其安装附件的重量。

确认机架良好接地。

机柜要求

山石网科SG-6000 X系列设备（除桌面型）均按照19英寸标准机柜的尺寸设计，可放置于19英寸（或更大）标准机柜内。

机柜尺寸和间距

放置设备的最小机柜应为19英寸标准机柜，更大的机柜能够保证更加良好的通风和散热。

放置于机柜后，设备周围应有一定的空间，以利于机箱散热。

机柜通风要求

当设备放置于机柜中时，应确保机柜有良好的通风散热系统，遵循以下规定：

机柜自身有良好的散热装置，能够驱散设备散出的热量。
被驱散的废热气流通时的不应再次流经设备。
设备所用线缆的走线路径应最小程度地阻挡废热气流通。

机架要求

山石网科SG-6000 X系列设备均可安装于19英寸标准机架（四柱机架）上。

机架尺寸和承重要求

机架的齿轨之间的间距应能够容纳设备的最大外壳尺寸： 442.0mm（宽） x 735.0mm（深，不包含前面板把手和后面板助拔器的深度） x 797.0mm（高）。安装设备的机架应足够坚固，能够承担设备满配置的重量（约194.0kg）。

机架间距要求

规划安装场所内机架的摆放位置时，应保证机架周围留有一定的空间，以利于通风散热和设备维护的操作。

为了便于设备更好的散热，应保证设备周围的通风顺畅。两台设备之间以及设备与其他非产热物体（如墙壁）之间均应保持一定的距离。
操作人员对设备的硬件组件进行安装和移动等操作时，需要设备周围有足够的空间。建议至少在机架前面留出1.1m，后面留出80.0cm的空间。

机架固定要求

确保机架良好接地，若安装场所处于地震发生地区，需将机架栓于地面上。为使机架最为稳固，可使用天花板支架固定机架。

包装拆卸

此部分介绍如何去除产品包装，包括的内容有：

拆卸包装
确认收到的物品

拆卸SG-6000-X20812的包装

SG-6000-X20812使用木箱包装并运输。木箱内有木板、夹扣、移扣器和EPE珍珠棉等材料。木箱内包括设备和附件盒。

木箱的尺寸为830.0mm（长）x 620.0mm（宽）x 895.0mm（高）。包装木箱和设备的总重量约为140.5kg。

注意: 设备放置于包装箱内能得到最大程度的保护，未开始安装之前，请不要打开包装箱。

拆卸设备的包装木箱，请按照以下步骤进行操作：

将包含设备的木箱搬运至离安装点尽可能近的地方，同时保证周围有足够的空间拆卸包装（建议使用叉车或推车来搬运）。

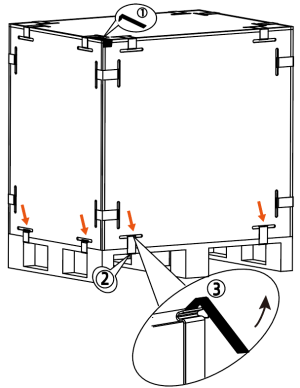

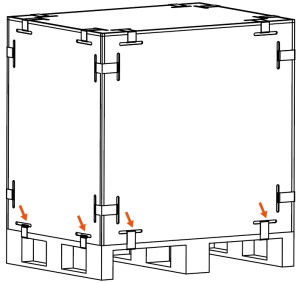

包装箱上有很多夹扣，只需拆卸木箱底部四周的8个夹扣即可，见下图。
取下木箱顶面的拆箱工具---移扣器（①所示）。
轻扶夹扣朝下的一面（②所示），防止夹扣弹出；然后按照③所示将移扣器放置在夹扣脚槽内，向上抬起移扣器直至夹扣弹出。重复该步骤，拆卸木箱底部四周的8个夹扣。

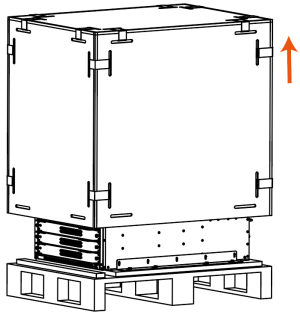

木箱底部四周的8个夹扣拆卸完毕后，两人合力将木箱上部抬起，并移走。

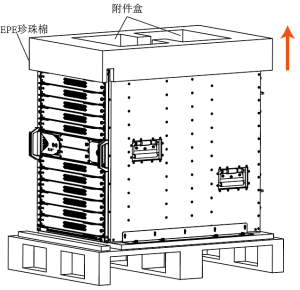

依次取下EPE珍珠棉和PE袋，并根据附件盒里的装箱清单确认收到的物品是否齐全。

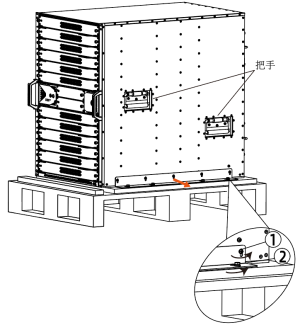

按照以下方法拆卸固定板，并从底座上取下设备。
1. 使用十字螺丝刀，逆时针拆掉设备左右两侧固定板垂直面上的螺丝（①所示，共10颗）。
2. 逆时针拧松或拆掉设备左右两侧固定板水平面上的螺丝（②所示，共8颗）。
3. 取下两块固定板，然后四人合力握住把手将设备从底座移动到叉车或推车上。

注意: 拆卸完毕后，请保留包装木箱、拆箱工具及其他包装材料，以便再次搬运和运输设备。

拆卸SG-6000-X10800的包装

SG-6000-X10800使用木箱包装并运输。木箱由木板、钢边、舌片和EPE珍珠棉等材料组成。木箱内包括设备和附件盒。

木箱的尺寸为830.0mm（长）x 620.0mm（宽）x 1035.0mm（高）。包装箱和设备的总重量约为165.0kg。

注意: 设备放置于包装箱内能得到最大程度的保护，未开始安装之前，请不要打开包装箱。

拆卸设备的包装，请按照以下步骤进行操作：

将包含设备的包装箱搬运至离安装点尽可能近的地方，同时保证周围有足够的空间拆卸包装（建议使用叉车或推车来搬运）。
使包装箱的方向指示箭头朝上，将包含设备的包装箱放置在水平地面上。

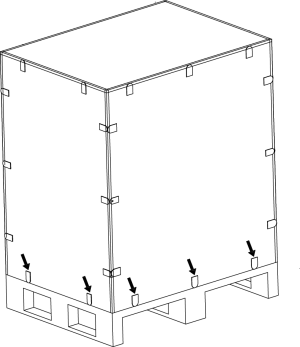

包装箱上有很多舌片，只需要拆卸木箱底部四周的舌片即可，见下图。

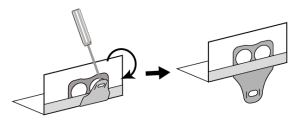

将一字螺丝刀从舌片上方插入孔内，将舌片翘起至水平。然后，使用老虎钳将舌片扳直。
注意: 舌片边缘比较锋利，容易划伤手部。

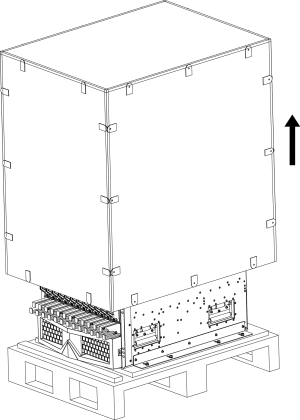

将木箱底部四周的舌片扳直后，两人合力将木箱上部抬起，并移走。如下图所示。

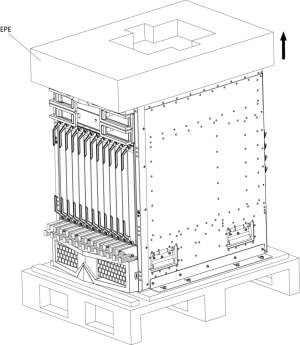

取下附件盒和EPE珍珠棉，并根据装箱清单确认收到的物品是否齐全。

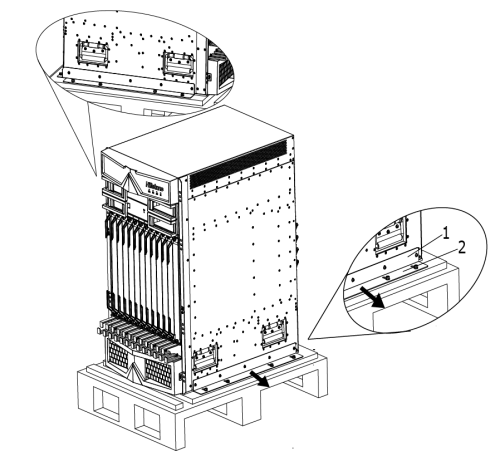

按照以下方法拆卸挡板并从底座上取下设备。
1. 使用十字螺丝刀，拆掉设备左右两侧的垂直挡板上的螺丝（共10颗）。
2. 使用扳手，拧松设备左右两侧的水平挡板上的螺丝（共8颗）。
3. 取下固定挡板，然后四人合力使用把手将设备从底座上取下。
