产品介绍
山石网科SG-6000 X系列设备是山石网科公司专门为数据中心提供的电信级高性能、高容量防火墙解决方案。产品采用的全分布式架构为设备提供了高效的处理能力，可扩展设计为设备提供了丰富的业务扩展能力。处理能力高达1Tbps，特别适用于运营商、金融、大型企业的数据中心等应用场景，在满足用户对高性能、高可靠、高容量要求的同时，以有竞争力的TCO（总体拥有成本）为用户提供高性能、大容量的防火墙以及细粒度的应用控制等解决方案。
SG-6000 X系列型号有SG-6000-X20812、SG-6000-X20803、SG-6000-X10800、SG-6000-X9180、SG-6000-X8180、SG-6000-X7180、SG-6000-X6180和SG-6000-X6150。SG-6000 X系列设备均采用模块化设计，通过安装不同类型的扩展模块来满足不同应用环境的需求，进而最大程度地提高设备的性能。
山石网科为SG-6000 X系列设备提供以下类型的扩展模块：
- 系统控制模块（System Control Module，以下简称“SCM模块”）：提供系统管理控制功能，支持冗余扩展。
目前，山石网科提供以下10款SCM模块：SCM-400、SCM-D1T-400、SCM-D2T-400、SCM-300、SCM-280、SCM-260、SCM-D1T-260、SCM-D2T-260、SCM-100和SCM-20。 - 安全服务模块（Security Service Module，以下简称“SSM模块”）：提高设备的业务处理性能。
目前，山石网科提供以下5款SCM模块：SSM-300、SSM-200、SSM-100、SSM-80和SSM-20。 - 流量控制服务模块（QoS Service Module，以下简称“QSM模块”）：专门处理QoS业务，提供优质的流量控制服务。采用64位专用多核处理器。
目前，山石网科提供以下5款QSM模块：QSM-300、QSM-200、QSM-100、QSM-80和QSM-20。 - 接口扩展模块（Input and Output Module，以下简称“IOM模块”）：扩展接口数量，满足端口高密度的需求。
目前，山石网科提供以下11款IOM模块：IOM-P100-300、IOM-P40-300、IOM-16SFP-100、IOM-16SFP-80、IOM-16SFP、IOM-4XFP-100、IOM-4XFP-80、IOM-4XFP、IOM-2Q8SFP+-200、IOM-2Q8SFP+和IOM-8SFP+。 - 业务与接口模块（Service and IO Module，以下简称“SIOM模块”）：提高设备的业务处理能力，同时扩展接口数量，满足端口高密度的需求。
目前，山石网科提供以下6款SIOM模块：SIOM-P100-400、SIOM-P100-260、SIOM-P100H-260、SIOM-P100D-300、SIOM-P100-300和SIOM-P40-300。 - 交换模块（Switch Module，以下简称“SWM模块”）：连接设备前面板的通用扩展槽进行数据交换。仅SG-6000-X20812、SG-6000-X10800和SG-6000-X9180设备支持SWM模块。
目前，山石网科提供以下3款SWM模块：SWM-400、SWM-300和SWM-280。 - Bypass模块：提供旁路功能（Bypass）。
目前，山石网科提供以下5款Bypass模块：IOM-2SM-B、IOM-2SM-BE、IOM-2MM-B、IOM-2MM-BE和IOM-B-8MM-260。
有关设备具体型号支持的版本信息，请参阅附录：设备支持版本信息。
扩展模块功能介绍
SCM模块
系统控制模块（System Control Module，以下简称“SCM模块”）采用64位多核处理器，运行StoneOS系统软件，为整个设备提供系统控制平面的管理控制功能。
系统正常运行需要至少1个SCM模块，最多可安装2个SCM模块，并且SCM模块只能安装在设备的SCM模块扩展槽中。
双主控（SCM）HA功能
设备支持双主控（SCM）HA功能，当设备有2个SCM模块在工作时，默认情况下，安装在SCM0槽位的SCM模块为主用主控模块，工作在Master模式下；安装在SCM1槽位的SCM模块为备用主控模块，工作在Backup模式下。当设备只有1个SCM模块在工作时，该SCM模块为主用主控模块，如果为设备安装新的SCM模块，新安装的SCM模块为备用主控模块，此时模块的主备和其所在槽位无关。当主用主控模块发生故障时，备用主控模块会自动升级为主用主控模块，接替主用主控模块继续工作，保证业务连续畅通。
使用双主控HA，需要注意以下几点：
- 不允许在备用主控模块上做任何配置。
- 主备切换后，新的备用主控模块重启后仍工作在Backup模式下，不会进行抢占。
- 主备切换后，需要重新建立Telnet、HTTP等管理连接。
- 为保证能够同步许可证信息，安装某些许可证后，系统将会提示用户进行整机重启（断网重启），用户需要根据提示进行操作。
SSM模块
安全服务模块（Security Service Module，以下简称“SSM模块”）负责除流量控制服务（QoS）之外的数据处理业务。
系统支持多个SSM模块同时工作，并且SSM模块应安装在通用扩展槽中。
QSM模块
流量控制服务模块（QoS Service Module，以下简称“QSM模块”）专门处理流量控制（QoS）业务。
- SG-6000-X20812/X20803设备不支持安装QSM模块，通过安装SIOM模块来处理QoS业务。
- SG-6000-X10800/X9180设备若不安装QSM模块，可以通过安装IOM/SIOM模块来处理QoS业务。
- SG-6000-X8180设备若不安装QSM模块，可以通过安装SIOM模块来处理QoS业务。
- SG-6000-X7180设备若不安装QSM模块，可以通过安装IOM模块来处理QoS业务。
- SG-6000-X6180/X6150设备若不安装QSM模块，系统将无法处理QoS业务。
系统支持多个QSM模块同时工作，并且QSM模块应安装在通用扩展槽中。
IOM模块
接口扩展模块（Input and Output Module，以下简称“IOM模块”）可以实现以下功能：
- 接收数据
- 快转数据
- 分发数据到SSM模块、QSM模块和SWM模块（仅SG-6000-X20812、SG-6000-X10800和SG-6000-X9180支持SWM模块）进行处理
系统支持多个IOM模块同时工作，并且IOM模块应安装在通用扩展槽中。
SIOM模块
业务与接口模块（Service and IO Module，以下简称“SIOM模块”）可以实现以下功能：
- 接收数据
- 快转数据
- 分发数据并进行业务处理
系统支持多个SIOM模块同时工作，并且SIOM模块应安装在通用扩展槽中。
SWM模块
交换模块（Switch Module，以下简称“SWM模块”）用来连接设备前面板的通用扩展槽进行数据交换。目前，SG-6000-X20812、SG-6000-X10800和SG-6000-X9180设备支持SWM模块。
系统正常运行需要至少1个SWM模块，最多可安装2个SWM模块。SWM模块只能安装在设备的SWM模块扩展槽中。当设备使用2个SWM模块时，SWM模块工作在冗余模式中，备用模块将在主模块故障时接替主模块继续工作。
接口扩展模块的配置与使用
当设备启动并且接口扩展模块正常工作时，接口扩展模块上的各个接口与设备接口的配置和使用相同。用户可进行绑定接口到域、指定接口的IP地址、配置策略规则等操作。详细的操作信息，可参阅《StoneOS WebUI用户手册》相关章节。
接口扩展模块上的每一个以太网接口都是一个物理接口。物理接口的名称是预先定义的，由媒体类型、扩展槽号和位置参数组成，例如：插入Slot2的IOM-16SFP模块，其接口命名为ethernet2/0、ethernet2/1、ethernet2/2等。
Bypass模块
Bypass模块连接两个网络。在特定的触发状态（断电或重启等情况）发生时，通过Bypass模块连接的两个网络不通过网络安全设备，直接在物理上导通，从而确保业务的连续性。
系统支持多个Bypass模块同时工作，Bypass模块安装在通用扩展槽中。
Bypass模块的使用
SG-6000 X系列设备支持的Bypass模块，按照传输模式划分，可以分为单模Bypass模块（IOM-2SM-B、IOM-2SM-BE）和多模Bypass模块（IOM-8MM-B-260、IOM-2MM-B、IOM-2MM-BE）。
SG-6000-X8180的Bypass模块（IOM-8MM-B-260模块）包括16个光接口，支持4组Bypass（接口0、1、0'和1'为一组；接口2、3、2'和3'为一组；接口4、5、4'和5'为一组；接口6、7、6'和7'为一组）。SG-6000-X7180、SG-6000-X6180和SG-6000-X6150的Bypass模块（除了IOM-8MM-B-260以外的Bypass模块）包括4个光接口，支持1组Bypass（接口0、1、0'和1'）。

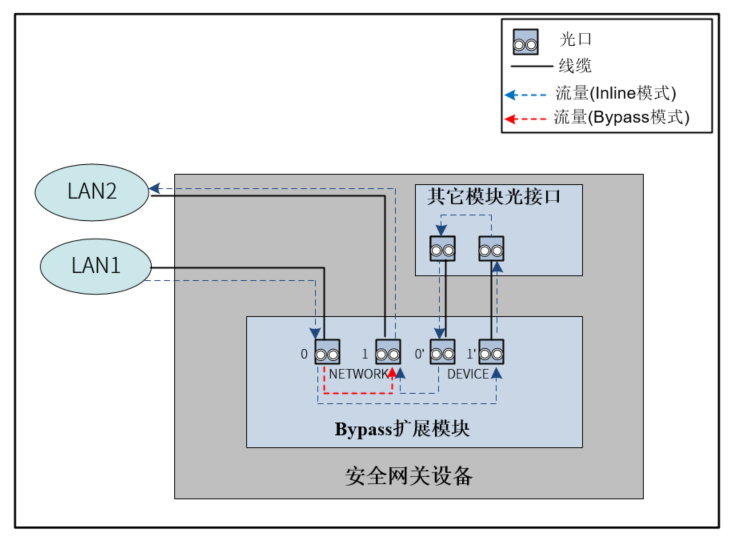

每组Bypass的连接方法如下图所示：接口0和接口1连接网络，接口0’和接口1’连接设备上对应类型的光接口。当设备断电、工作异常或重启时，设备处于Bypass开启状态，与接口0连接的LAN1和与接口1连接的LAN2实现连通。
SG-6000 X系列设备与扩展模块的配套关系
山石网科SG-6000 X系列各型号设备与扩展模块的配套关系如下所示。
表：X系列设备与扩展模块的配套关系
| 型号 | 扩展模块型号 | ||||||
|---|---|---|---|---|---|---|---|
| SCM | SSM | QSM | IOM | SIOM | SWM | Bypass | |
| X20812 | SCM-400 SCM-D1T-400 SCM-D2T-400 |
- | - | - | SIOM-P100-400 | SWM-400 | - |
| X20803 | SCM-400 SCM-D1T-400 SCM-D2T-400 |
- | - | - | SIOM-P100-400 | - | - |
| X10800 | SCM-300 | SSM-300 | QSM-300 |
IOM-P100-300
IOM-P40-300 |
SIOM-P40-300
SIOM-P100-300 SIOM-P100D-300 |
SWM-300 | - |
| X9180 | SCM-280 | SSM-300 | QSM-300 |
IOM-P100-300
IOM-P40-300 |
SIOM-P40-300
SIOM-P100-300 SIOM-P100D-300 |
SWM-280 | - |
| X8180 |
SCM-260
SCM-D1T-260 SCM-D2T-260 |
- | - | - |
SIOM-P100-260
SIOM-P100H-260 |
- | IOM-8MM-B-260 |
| X7180 | SCM-100 | SSM-200 SSM-100 |
QSM-200 QSM-100 |
IOM-16SFP-100 IOM-4XFP-100 IOM-2Q8SFP+-200 IOM-2Q8SFP+ IOM-8SFP+ |
- | - | IOM-2SM-BE IOM-2MM-BE |
| X6180 |
SCM-20 | SSM-80 | QSM-80 | IOM-16SFP-80 IOM-4XFP-80 |
- | - | IOM-2SM-B IOM-2MM-B |
| X6150 | SCM-20 | SSM-20 | QSM-20 | IOM-16SFP IOM-4XFP |
- | - | IOM-2SM-B IOM-2MM-B |
